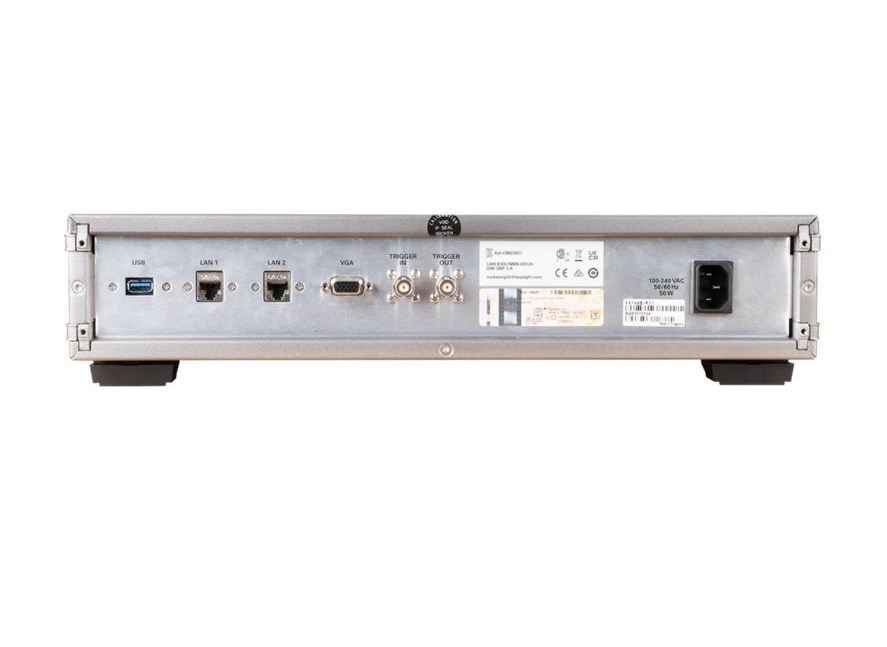

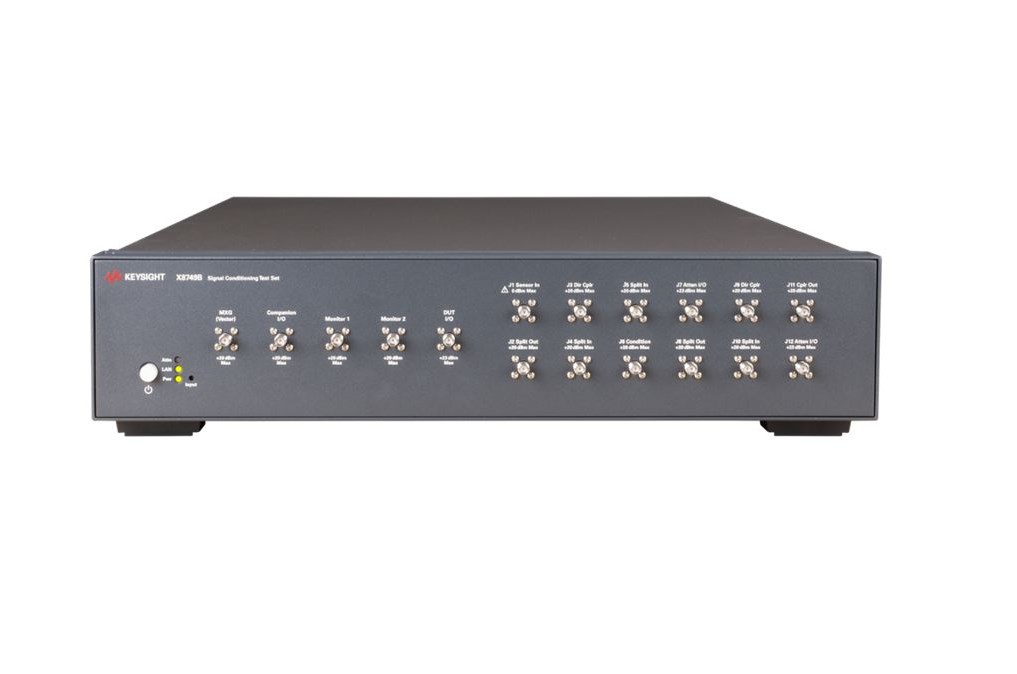

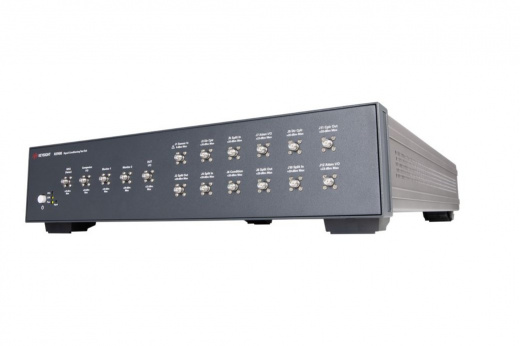

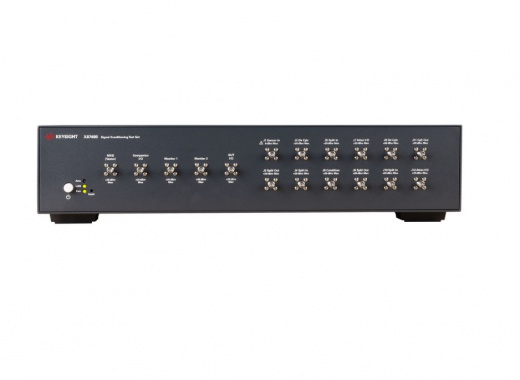

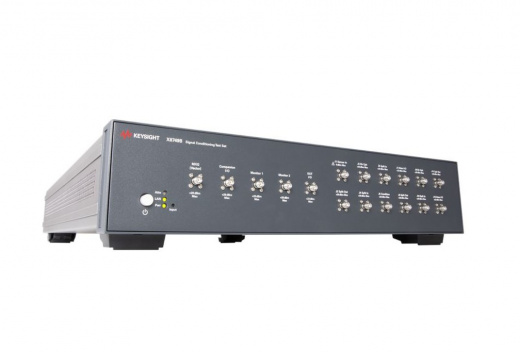

X8749B Тестовый набор для формирования сигнала Keysight Technologies X8749B

Keysight X8749B — высокоточный тестовый набор для формирования и кондиционирования сигнала, предназначенный для задач ЭМС/РЧ-тестирования устройств IoT. Не является самостоятельным измерительным прибором и выступает центральным элементом комплексного решения Keysight IOT0047A.

Возможности и преимущества

• Совместимость с анализаторами сигналов Keysight MXA N9020B и генераторами векторных сигналов MXG N5182B для единого автоматизированного тестового стенда
• Поддержка нелицензируемых беспроводных диапазонов 2.4 ГГц, 5 ГГц и 6 ГГц (Wi-Fi 6E, Wi-Fi 7)
• Прецизионные аттенюаторы и усилители для точного контроля уровня сигнала
• Сложная маршрутизация путей прохождения сигнала (переключение TX/RX без ручного переподключения кабелей)
• Соответствие требованиям ETSI EN 300 328, EN 301 893, FCC Part 15.247 и FCC 15.407
• Автоматизация с программным обеспечением Keysight, включая генерацию отчётов
• Готовность к MIMO: может использоваться вместе с набором X8750A

Технические характеристики

• Диапазон частот: 700 МГц – 7,2 ГГц
• Диапазон аттенюации: 0–60 дБ, шаг 1 дБ
• Максимальная входная мощность: +20 дБм (типичная)
• Диапазон захвата мощности: -40 до +20 дБм
• Частота дискретизации: до 1 Мвыб/с
• Разъём: SMA
• Входное напряжение: 100–240 В, 50–60 Гц
• Потребляемая мощность: до 50 Вт
• Рабочая температура: 0–40 °C
• Форм-фактор: 2U
• Размер (ВхШхГ): 8,81х42,5х57,4 см
• Вес: 9 кг
• Интерфейс: LAN

Для полноценной работы требуются дополнительные основные приборы (анализатор спектра и генератор сигналов) и программное обеспечение Keysight IOT0047A.
