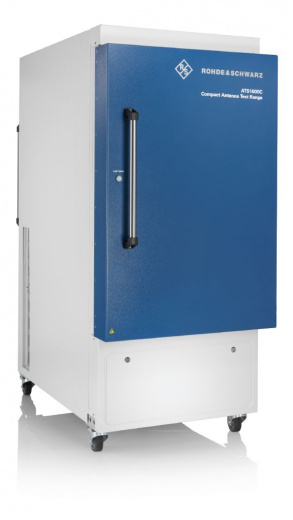

R&S ATS1800C Компактная камера для эфирных испытаний сигналов 5G NR Rohde & Schwarz ATS1800C
R&S ATS1800C — инновационная камера для тестирования сигналов миллиметрового диапазона 5G NR. Компактная, с автоматизацией измерений, поддерживает все стандарты связи. Идеальна для лабораторий, сертификации и разработки антенных систем.
Компактная камера для эфирных испытаний R&S ATS1800C представляет собой полностью автоматизированную безэховую камеру, предназначенную для прецизионных измерений параметров электромагнитного поля. Это решение класса «все-в-одном» интегрирует в себе поворотный стол, измерительные антенны, усилители и систему управления, что позволяет проводить воспроизводимые испытания согласно спецификации 3GPP.
Камера обеспечивает создание контролируемой электромагнитной среды, свободной от внешних помех и внутренних отражений. Принцип работы системы основан на экранировании внутреннего объема от внешних электромагнитных полей и использовании поглощающих материалов (RF-поглотителей) для минимизации отражений. Испытываемое устройство размещается на программируемом поворотном столе, а измерительные антенны и зонды сканируют пространство, фиксируя уровень излучаемых помех. Благодаря компактным габаритам, камера легко встраивается в лабораторные и производственные помещения, не требуя сложной инфраструктуры или значительных площадей, и при этом обеспечивает высокую точность измерений в широком частотном диапазоне.
Технические характеристики
- Диапазон частот (рабочий): 23,5 ГГц – 44,3 ГГц (изм.)
- Диапазон частот, вне рабочего: 6 ГГц – 90 ГГц
- Эффективность экранирования (на 1 ГГц): > 90 дБ
- Испытания в экстремальных условиях: от -40°C до +85°C
- Интерфейсы управления: LAN, USB
- Уровень шума: 38 дБ(A) (номин.)
- Скорость вентиляции: 140 м³/ч (номин.)
- Габариты (ШхВхГ): 0,90 м × 1,99 м × 1,53 м
- Размер (ВхШхГ), см: 199х90х153
- Вес: 500 кг
- Колеса: 4, с фиксатором
- Дверь: с ручным управлением, электрический механизм закрытия
Ключевые особенности и преимущества
- Полная автоматизация измерений — интегрированная система управления позволяет проводить сложные тестовые последовательности «нажатием одной кнопки».
- Компактность и мобильность — портативное решение с занимаемой площадью всего 1,3 м², встроенные колёса, свободно проходит через стандартные дверные проёмы.
- Высокоточная конструкция — прецизионный отражатель CATR с закруглёнными краями и отполированной поверхностью; доступны два варианта размера безэховой зоны — 30 или 40 см.
- Автоматический коммутатор подводов обеспечивает внеполосные испытания в диапазоне от 6 до 90 ГГц; поддержка четырёх фидерных антенн на моторизованных креплениях.
- Температурный контроль — термоизолированный корпус для испытаний при температурах от -40°C до +85°C.
- Точность позиционирования — трёхмерный позиционер с аппаратным запуском; время измерения полной излучаемой мощности сокращается в 5–10 раз.
- Мониторинг испытаний — встроенная видеосистема наблюдения с возможностью переключения в инфракрасный режим.
- Универсальность применения — тестирование устройств 5G: от модулей и смартфонов до ноутбуков и малых базовых станций.
- Масштабируемость и конфигурируемость — выбор комбинаций антенн, предусилителей и измерительных приемников.
Области применения
- Сертификационные испытания на электромагнитную совместимость (EMC): прецизионные измерения кондуктивных и излучаемых помех для получения сертификатов соответствия требованиям CISPR, FCC, EN и других международных стандартов.
- Контроль качества в производстве: быстрый и надежный 100% контроль электронных устройств на этапе выпуска.
- НИОКР в автомобильной промышленности: испытания бортовой электроники, систем помощи водителю (ADAS) и компонентов электромобилей.
- Разработка IoT-устройств и потребительской электроники: обеспечение электромагнитной корректности работы смартфонов, планшетов, Wi-Fi-роутеров и других устройств.
