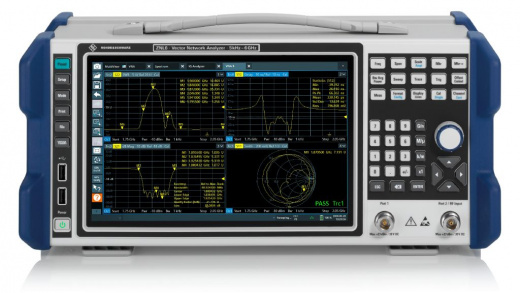

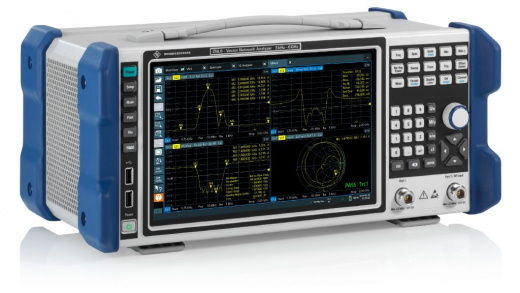

R&S ZNL14 Векторный анализатор цепей Rohde & Schwarz ZNL14
R&S ZNL14 — компактный векторный анализатор цепей (VNA), предназначенный для анализа характеристик высокочастотных компонентов в диапазоне до 14 ГГц. Прибор используется в разработке и тестировании антенн, фильтров, усилителей, смесителей, кабельных сборок и других радиочастотных устройств.
Основные характеристики
- Диапазон частот: от 5 кГц до 14 ГГц
- Динамический диапазон: до 120 дБ
- Уровень шума: -110 дБн
- Погрешность измерения: ±0,3 дБ
- Количество портов: 2
- Разъем: N-типа (розетка)
- Дисплей: 10,1" ЖК-дисплей WXGA
- Интерфейсы: USB, LAN
- Вид измерений: анализ цепей
- Габариты (ВхШхГ): 18,6х40,8х23,5 см
- Вес: 6 кг
Анализатор цепей ZNL14 предназначен для измерения параметров S, анализа характеристик устройств, исследования импеданса и измерения фазовых характеристик сигналов. Поддерживает различные методы калибровки, включая Short-Open-Load-Thru, Thru-Reflect-Line и другие.
Прибор сочетает лабораторную точность и промышленную надежность, обладает модульной архитектурой и поддержкой различных опций. Возможны дополнительные опции, включая функцию анализатора спектра R&S ZNL14-B1, расширенный диапазон мощности R&S ZNL14-B22 и ступенчатые аттенюаторы приемников R&S ZNL14-B31/B32.
