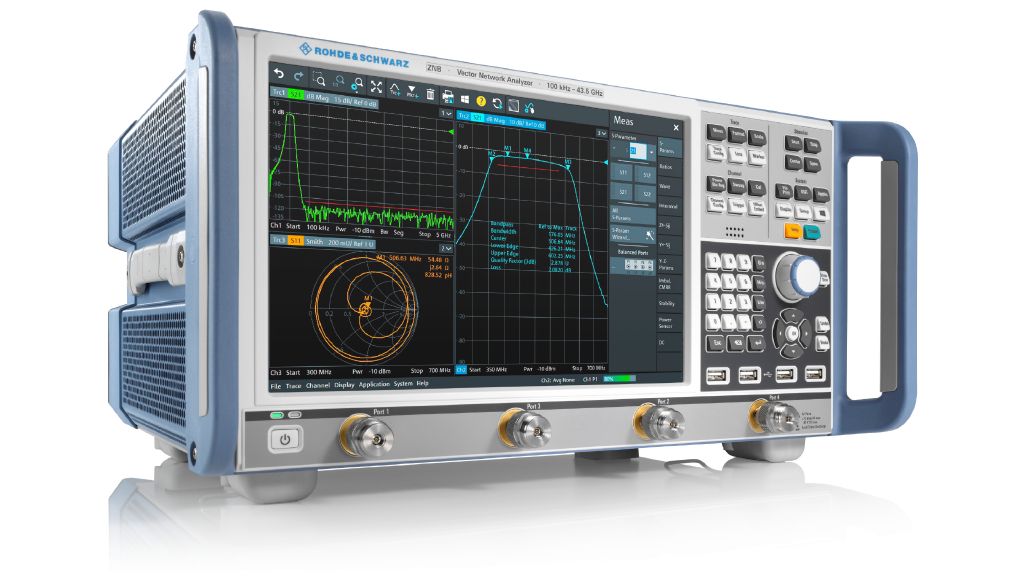

R&S ZNB43 Векторный анализатор цепей Rohde & Schwarz ZNB43

Векторный анализатор цепей R&S ZNB43 — профессиональное решение для точного анализа параметров цепей в широком диапазоне частот от 100 кГц до 43,5 ГГц. Прибор выпускается в двухпортовом и четырехпортовом исполнении и обеспечивает точные измерения сопротивления, индуктивности и емкости, а также параметров активных цепей.

Основные характеристики

• Диапазон частот: от 100 кГц до 43,5 ГГц
• Динамический диапазон: до 140 дБ
• Количество портов: 2 или 4
• Разъемы: 2,4 мм (вилка), 2,92 мм (вилка)
• Дисплей: 12,1 дюйма WXGA (1280х800 пикселей), сенсорный
• Уровень собственных шумов: -130 дБм
• Время развертки: 4 мс для 401 точки
• Разрешение по частоте: 1 Гц
• Интерфейсы: USB, LAN, GPIB, VXI-11

Применение

• Разработка и тестирование ВЧ-компонентов (фильтров, усилителей, антенн, аттенюаторов)
• Измерение S-параметров, КСВ, импеданса, групповой задержки
• Контроль качества в производстве беспроводных устройств (5G, Wi-Fi 6, радиолокационных систем)
• Научные исследования в области микроволновой электроники

Доступные исполнения

• Двухпортовая модель с разъемом 2,92 мм — 1334.3330.92
• Двухпортовая модель с разъемом 2,4 мм — 1334.3330.93
• Четырехпортовая модель с разъемом 2,4 мм — 1334.3330.95
• Четырехпортовая модель с разъемом 2,92 мм — 1334.3330.94

Прибор поддерживает удаленное управление через LAN, USB, GPIB и VXI-11, имеет встроенную память (до 1000 состояний) и экспорт данных в форматах CSV и Touchstone. Страна производства — Германия.
