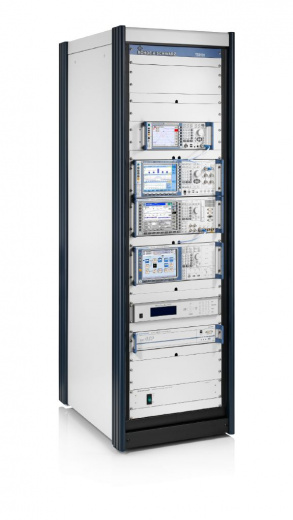

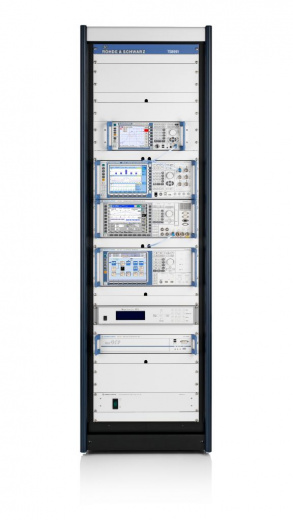

R&S TS8991 Система испытания характеристик беспроводной связи Rohde & Schwarz TS8991
R&S TS8991 — автоматизированная система для OTA-испытаний по стандартам CTIA и 3GPP и сертификации мобильных устройств. Поддержка 5G, mmWave, измерений TRP/TIS. Готовое решение для сертификации современных гаджетов.
R&S TS8991 представляет собой передовую систему для тестирования и измерения параметров беспроводных устройств связи. Прибор предназначен для комплексной оценки производительности мобильных терминалов в различных условиях эксплуатации. Система позволяет проводить детальный анализ характеристик устройств в соответствии с актуальными стандартами связи.
В основе работы устройства лежит комплексный подход к тестированию, включающий измерение радиочастотных параметров, оценку качества передачи данных и анализ поведения устройств в реальных условиях эксплуатации. Система автоматически генерирует тестовые сценарии и обрабатывает полученные результаты, формируя подробные отчеты. Все процессы, от конфигурации измерительных приборов до генерации отчетов, управляются централизованным ПО, что обеспечивает высочайшую скорость и воспроизводимость тестов.
Технические характеристики
- Поддерживаемые технологии: LTE-FDD, TD-LTE, WCDMA/HSPA/HSPA+, GSM/GPRS/EDGE, WLAN, Bluetooth, A-GNSS, TD-SCDMA
- Диапазон частот: от 400 МГц до 18 ГГц
- Характеристики позиционера: диапазон поворота 360°; диапазон угла места ±165°; точность позиционирования <0,5°
- Напряжение питания стойки системы: 100 В - 240 В, 50/60 Гц; макс. 2.5 кВА
- Интерфейсы управления и связи: LAN, GPIB, USB
- Габариты (ШхВхГ): 600 мм × 1965 мм × 900 мм
- Вес стойки, макс: 220 кг
- Стандарты соответствия: полная поддержка требований CTIA, 3GPP, CWG
- Страна производства: Германия
Ключевые особенности
- Комплексное решение: система объединяет измерительные приборы, ПО, безэховую камеру и механизм позиционирования тестируемых устройств, позволяя выполнять измерения Over-the-Air (OTA).
- Стандарты и совместимость: поддержка ключевых протоколов связи 3GPP, CTIA, а также спецификаций Wi-Fi Alliance (CWG).
- Измерительные опции: построение радиационных диаграмм, анализ параметров приемной чувствительности и оценка характеристик пассивных антенн, алгоритм трансформации ближней зоны в дальнюю.
- Программное обеспечение: автоматизированная платформа управления с предустановленными схемами проведения OTA-тестов и встроенной функцией составления отчетов.
- Возможности интеграции: модульная архитектура позволяет комбинировать систему с установками для проверки на ЭМС и измерения нежелательных излучений; интерфейсы LAN, GPIB и USB 2.0.
Области применения: НИОКР, приемочные испытания, тестирование мобильных устройств, сертификация оборудования, сервисные центры.
