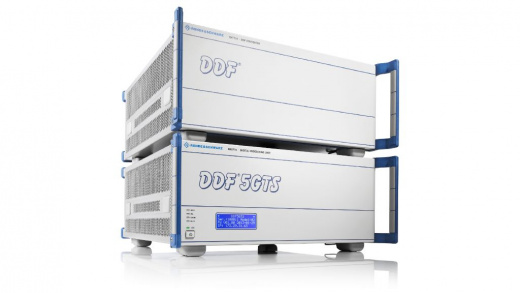

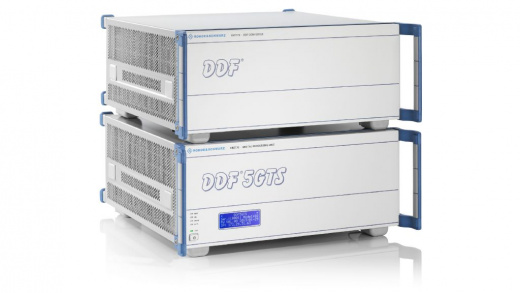

R&S DDF5GTS Высокоскоростной сканирующий пеленгатор AC Rohde & Schwarz DDF5GTS
R&S DDF5GTS — стационарный высокоскоростной сканирующий пеленгатор с питанием от AC. Диапазон 20 МГц – 6 ГГц, скорость сканирования до 60 ГГц/с.
Предназначен для задач РЭБ, радиоразведки и мониторинга ЭМО. Принцип действия основан на многоканальной фазовой пеленгации с использованием антенных решеток. Модель с питанием от сети переменного тока (AC) предназначена для стационарной установки в мониторинговых центрах и научно-исследовательских лабораториях.
Технические характеристики
- Диапазон частот: от 20 МГц до 6 ГГц (базовый блок)
- Методы пеленгации: корреляционный интерферометр, Уотсона-Уатта, сверхразрешение
- Скорость сканирования (макс.): до 60 ГГц/с
- Точность пеленгации: тип. 0,2° СКЗ
- Минимальная длительность сигнала: 1 мс
- Интерфейсы управления: 10 Гбит/с Ethernet, USB, GPIB
- Питание: 100–240 В перем. тока, 50–60 Гц
- Полоса пропускания: 80 МГц
- Размер (ВхШхГ): 17,6х42,6х45 см
- Вес: 18 кг
- Страна производства: Германия
Области применения
- РЭБ и радиоразведка: обнаружение, классификация и точное пеленгование сложных сигналов в режиме реального времени
- Мониторинг критических частот: непрерывный контроль частот служб безопасности, авиации, военных подразделений
- Анализ электромагнитной обстановки (ЭМО): построение карт радиоизлучения и выявление аномалий
- Разработка и испытание БПЛА: контроль телеметрических и управляющих каналов
Ключевые особенности
- Экстремальная скорость сканирования до 60 ГГц/с
- Сверхвысокая точность пеленгации
- Широкий динамический диапазон
- Цифровая БПФ обработка в реальном времени (FPGA-модули)
- Функция «Сканирование с пеленгацией»
- Многозадачность и удаленное управление через 10 Гбит Ethernet
- Продвинутые алгоритмы защиты от многолучевости
