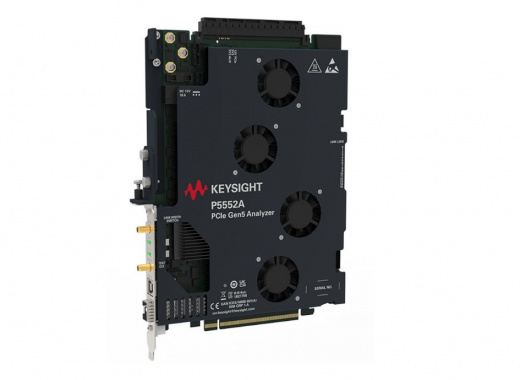

P5552A Анализатор протокола PCIe 5.0 Keysight Technologies P5552A

Keysight P5552A — высокоинтегрированный анализатор протокола PCI Express 5.0 (PCIe 5.0) с поддержкой скорости передачи данных до 32 GT/s.

Глубокий захват трафика до 32 GT/s на линиях x16. Интегрированный дизайн обеспечивает эталонную целостность сигнала (SI). 16 ГБайт памяти сжатия. Незаменимый инструмент для точной отладки PHY/DLL/TLP слоев.

• Декодирование до 32 ГТ/с с поддержкой x4, x8 и x16
• До 16 ГБ памяти трассировки с помощью встроенного сжатия данных
• Уровень PHY (TS1/TS2/упорядоченные наборы), уровень канала (ACK/NAK, порядковые номера, воспроизведение), уровень транзакций (память, конфигурация, чтение/запись ввода-вывода)

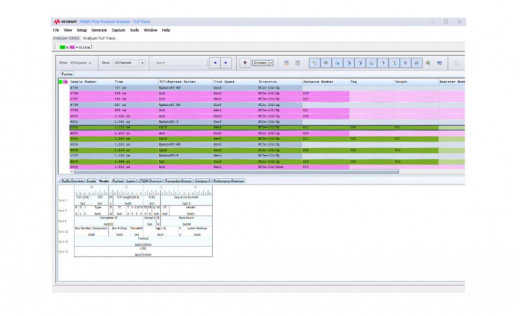

• Графический интерфейс комбинированного анализатора и тренажера
• Мощный триггерный и фильтрующий движок

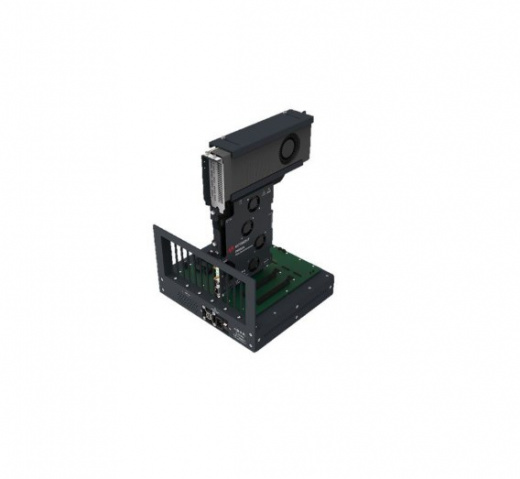

• Стабильное и надежное механическое соединение устройства с тестируемой системой

Стандарты: PCIe 1.0, PCIe 2.0, PCIe 3.0, PCIe 4.0, PCIe 5.0. Протоколы: NRZ.

Применение: отладка и верификация конечных устройств (SSD, NIC, GPU), проверка взаимодействия Root Complex и Endpoint, комплексная валидация совместно с протокольным эксайзером Keysight P5551A, анализ производительности канала.
