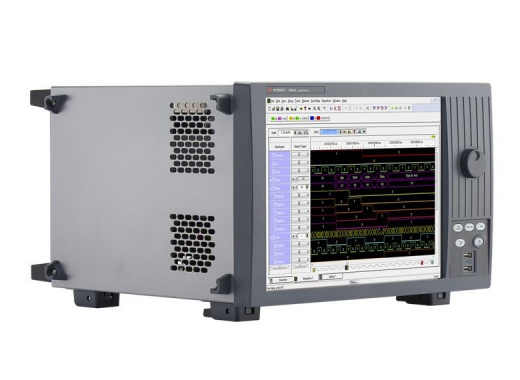

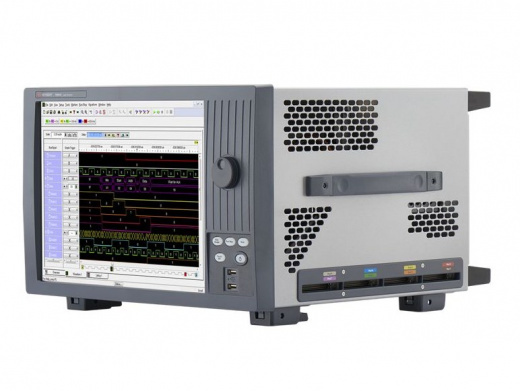

Keysight Technologies 16863A

16863A — портативный логический анализатор Keysight на 102 канала. Скорость синхронизации 12.5 ГГц (Timing Zoom) и анализ состояний до 700 МГц/1.4 Гбит/с (опционально), с памятью до 256 Мб. Предназначен для глубокой отладки высокоскоростных шин, включая DDR/LPDDR.

Ключевые особенности:

• 102 канала (96 каналов данных и 6 каналов тактового сигнала)
• Максимальная скорость синхронизации: 5 ГГц обычный / 12.5 ГГц тайм-зум
• Анализ состояний: тактовая частота до 700 МГц (опция 16863A-700) и скорость передачи данных до 1,4 Гбит/с
• Стандартная глубина памяти 2 Мб с расширением до 128 Мб (полноканально) или до 256 Мб (полуканально)
• 15-дюймовый (38,1 см) цветной емкостной сенсорный дисплей
• Встроенный съемный SSD-накопитель, порты USB 3.0 и LAN
• Триггерный секвенсор 1,4 ГГц
• Одновременные глазковые диаграммы на всех каналах
• Тип сигнала: одноконтактный, дифференциальный
• Протоколы: DDR4, DDR3, DDR2, DDR, LPDDR4, LPDDR3, LPDDR2, LPDDR
