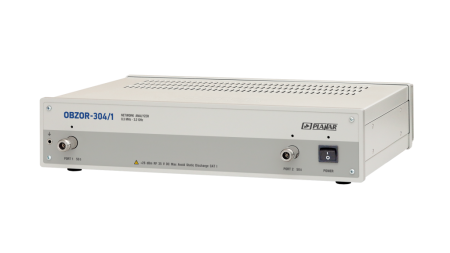

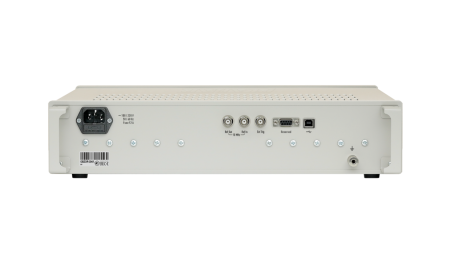

Обзор-304/1 Анализатор цепей векторный Планар Обзор-304/1

ПЛАНАР Обзор-304/1 — высокоточный векторный анализатор цепей, предназначенный для измерения S-параметров четырехполюсников в широком диапазоне частот. Применяется при разработке, производстве и тестировании радиоэлектронных устройств, антенн, СВЧ-компонентов и других радиотехнических систем.

Преимущества:

• Широкий диапазон частот: от 300 кГц до 3,2 ГГц
• Высокая точность и стабильность измерений, превосходные метрологические характеристики
• Широкий динамический диапазон: измерение как малых, так и больших уровней мощности
• Различные режимы измерений: S-параметры, коэффициенты отражения и передачи, импеданс
• Специализированное программное обеспечение в комплекте
• Простота и удобство эксплуатации, интуитивно понятный интерфейс

Технические характеристики:

• Диапазон рабочих частот: 300 кГц – 3,2 ГГц
• Динамический диапазон, не менее: 140 дБ тип
• Выходная мощность: –45…+10 дБм
• Время измерения на одной частоте: 125 мкс
• Импеданс: 50 Ω
• Число портов: 2
• Измеряемые параметры: S11, S21, S12, S22
• Питание: 220 ± 22 В
• Диапазон рабочих температур: от +5 до +40 °С
• Размеры: 275х415х97 мм
• Вес: 5 кг
• Страна производства: Россия
