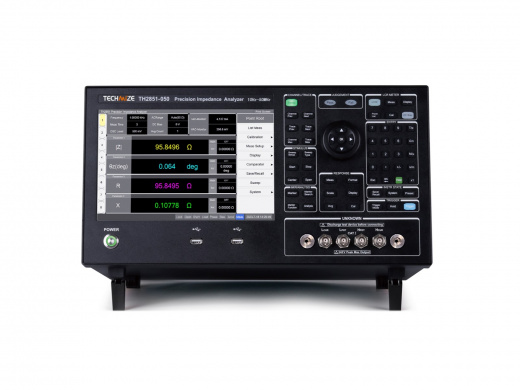

Techmize TH2851-050 Анализатор импеданса TH2851-050
Techmize TH2851-050 — мощный анализатор импеданса (10 Гц – 50 МГц) с базовой точностью 0,05%. Предназначен для углубленной диагностики радиочастотных компонентов и материалов в научно-исследовательских и опытно-конструкторских работах и производстве.
- Частотный диапазон: от 10 Гц до 50 МГц (5 диапазонов частот), разрешение тестовой частоты 1 мГц
- Базовая точность 0,05%, типичная основная погрешность 0,045%
- Уровень тестирования: напряжение переменного тока от 5 мВ до 2 ВСКЗ с разрешением 1 мВ; переменный ток от 50 мкА до 20 мА (СКЗ) с разрешением 10 мкА
- Встроенный источник смещения постоянного тока ±40 В / ±100 мА
- Дисплей: 10,1-дюймовый емкостный сенсорный TFT ЖК-дисплей с разрешением 1280×800
- Интерфейсы: USB (хост и устройство), Ethernet/LAN, GPIB, RS-232, HANDLER (D-SUB25), VGA, HDMI
- Цифровые каналы: 4
- Габариты (ВхШхГ): 428 × 220 × 325 мм; вес 14,5 кг
Измеряемые параметры: Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC, а также параметры постоянного тока VDC, IDC, DCR. Поддерживается анализ эквивалентных схем (семь многопараметрических моделей), многопараметрическое графическое сканирование и сканирование по списку точек (до 1601 точки), до 50 измерений в секунду.
Применение: измерение импеданса пассивных и полупроводниковых компонентов, анализ вольт-амперных характеристик диодов, измерение импеданса компонентов на печатных платах, определение диэлектрической и магнитной проницаемости материалов.
