Keysight Technologies S9110E

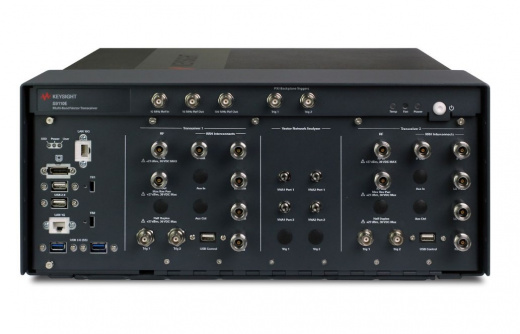

Keysight S9110E — модульный многодиапазонный векторный трансивер в формате PXIe, совмещающий функции векторного анализатора сигналов (VSA) и векторного генератора сигналов (VSG) в одном приборе.

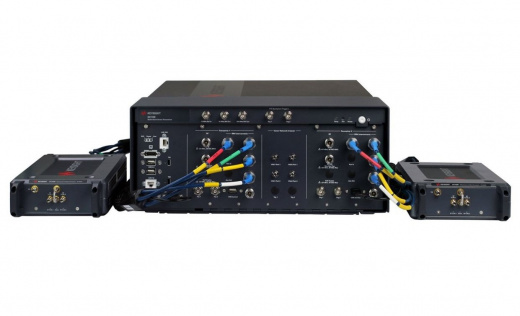

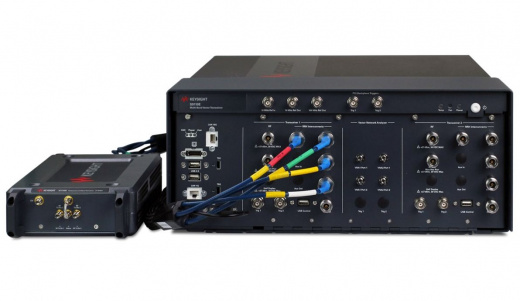

Базовый S9110E обеспечивает непрерывное покрытие частот от 1 МГц до 26,5 ГГц. С подключением удалённой радиочастотной головки RRH (Keysight M1749B) рабочий диапазон расширяется до 49 ГГц, охватывая частоты FR2. Ширина полосы модуляционного анализа — до 1,2 ГГц (1200 МГц), что обеспечивает высокую точность измерений ACLR и EVM.
Прибор предназначен для несигнального тестирования систем 5G NR и NTN.
- Аналоговые каналы: 2
- Полоса пропускания: 1200 МГц
- Диапазон частот: 1 МГц - 49 ГГц
- Форм-фактор: модуль PXI
- Разъем: 3,5 мм
- Интерфейс: USB, LAN
- Размер (ВхШхГ): 19,7х44,9х56,8 см
- Вес: 18,6 кг
Преимущества: модульная архитектура PXIe обеспечивает высокую пропускную способность для массового производства устройств 5G; калиброванные измерения минимизируют ложные вердикты; система готова к тестированию OTA благодаря двунаправленным RRH с переключением для двух поляризаций.
Применение: разработка и верификация (измерение EVM и ACLR компонентов и подсистем 5G), высокоскоростное тестирование базовых станций и пользовательских устройств 5G на соответствие 3GPP, а также тестирование оборудования неземных сетей и спутниковой связи.
Комплектация базовой системы: основной приемопередатчик S9110E в инфраструктуре PXIe, программное обеспечение для измерений 5G NR (N9085EM0E) и анализа векторной модуляции (VMA). Опционально доступна RRH Keysight M1749B для расширения диапазона до 49 ГГц и поддержки тестирования FR2.
