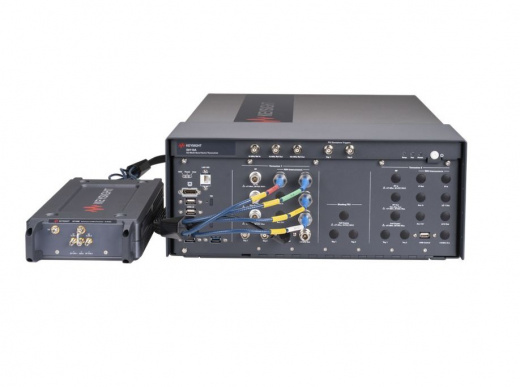

S9115A 5G Многодиапазонный векторный приемопередатчик Keysight Technologies S9115A

Keysight S9115A — многодиапазонный векторный приемопередатчик (multi-band vector transceiver), высокопроизводительная тестовая система для ускорения и оптимизации производственного тестирования компонентов и оборудования 5G NR.

Система выполняет измерения без установления сигнального соединения (non-signaling measurements) в диапазонах FR1 (суб-6 ГГц, 380 МГц – 13 ГГц) и FR2 (22.7–49.2 ГГц). Поддерживается полоса генерации и анализа сигналов до 1.2 ГГц, что необходимо для тестирования широкополосных агрегированных несущих 5G NR (3GPP release 15 и выше).

• Полный частотный охват 5G: FR1 от 380 МГц до 13 ГГц, FR2 от 22.7 ГГц до 49.2 ГГц
• Полоса пропускания 1.2 ГГц для передачи и приема
• Готовность к OTA-тестированию, подключение удаленных радиоблоков (RRH), например M1749B
• Компактный форм-фактор на базе модульных PXIe компонентов

Применение: базовые станции 5G NR, удаленные радиоблоки (RRH) и активные антенные системы, компоненты и чипсеты 5G.

Технические характеристики:

• Диапазон частот: 380 МГц – 13 ГГц (FR1), 22.7–49.2 ГГц (FR2)
• Конфигурации: TR1/TN1, TR2/TN2, BK1, RF1, RF2
• Полоса пропускания: 1.2 ГГц для передачи и приема
• Потребляемая мощность: 1200 Вт (100–120 В) / 1300 Вт (220–240 В); 105 Вт (M1749B)
• Рабочая температура: 15–35 °C, влажность до 85% (без конденсации)
• Высота эксплуатации: до 2000 м
• Габариты: 197.8 x 449.5 x 568.9 мм
• Вес: 20.4–24.0 кг (в зависимости от конфигурации), 3.5 кг (M1749B)
• Интерфейс управления: LAN RJ-45
