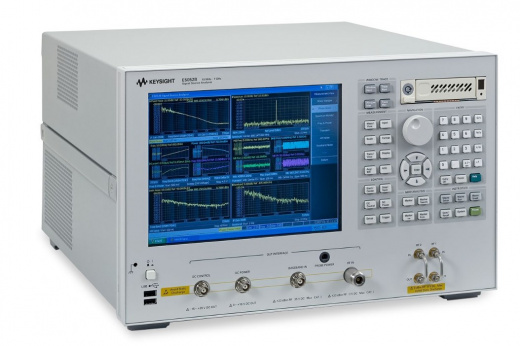

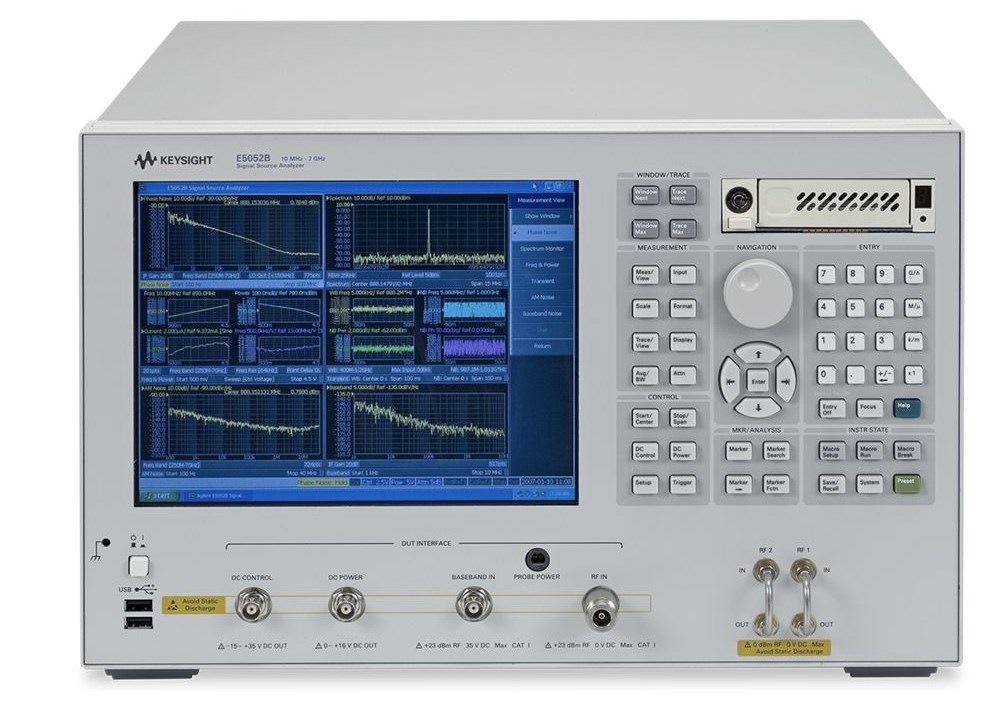

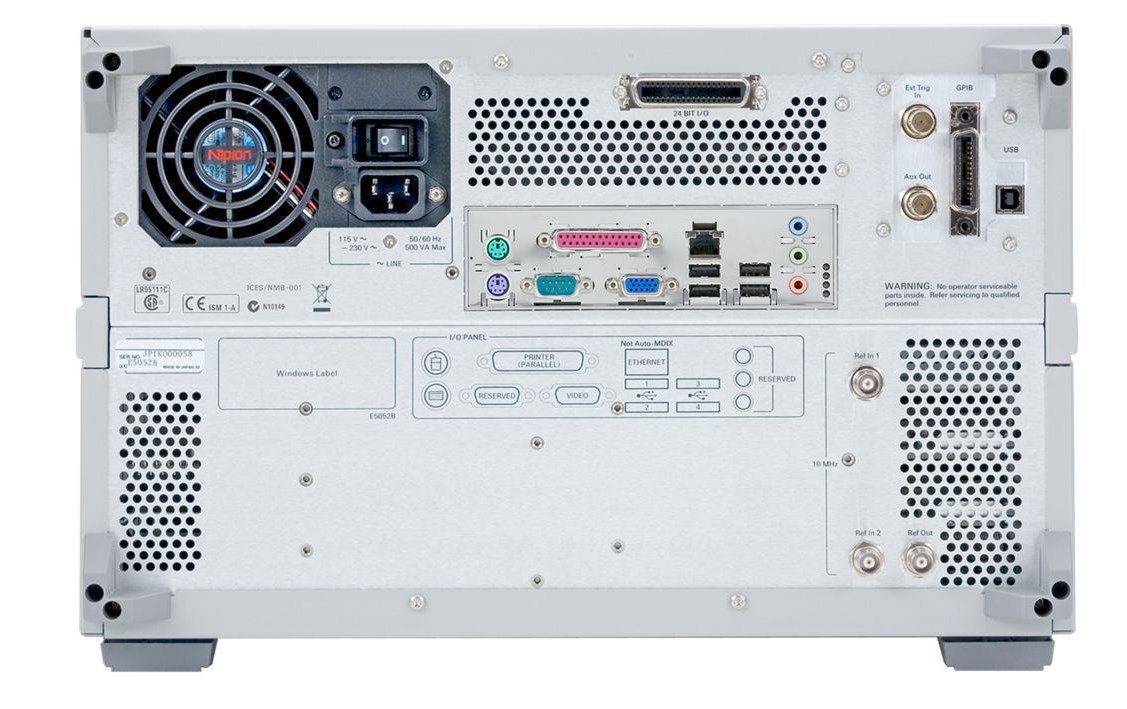

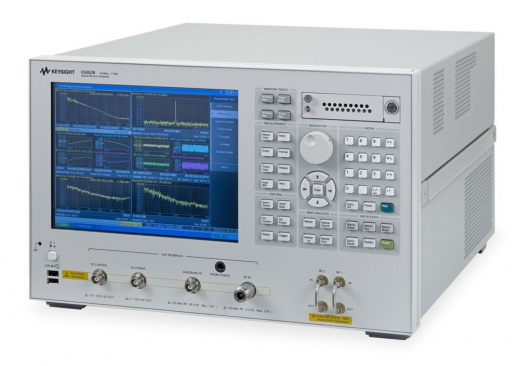

E5052B Анализатор источника сигнала Keysight Technologies E5052B

Keysight E5052B — анализатор источника сигнала, высокопроизводительный многофункциональный измерительный комплекс для прецизионного анализа характеристик источников РЧ и СВЧ диапазонов.

Базовый прибор работает в частотном диапазоне от 10 МГц до 7 ГГц с возможностью расширения до 26,5 ГГц с внешним преобразователем E5053A и до 110 ГГц с использованием внешних смесителей Keysight серии 11970A.

• Метод взаимной корреляции (Cross-Correlation) с возможностью до 10 000 корреляций
• Одновременное измерение фазового шума (Phase Noise), амплитудного шума (AM Noise), базового шума (Baseband Noise)
• Анализ транзиентов частоты, фазы и мощности во времени: узкополосный режим (до 80 МГц) и широкополосный (до 4,8 ГГц), разрешение дискретизации до 10 нс
• Встроенные низкошумящие источники постоянного тока для характеризации VCO и PLL
• 10,4-дюймовый цветной ЖК-дисплей с сенсорным экраном
• Измерение джиттера совместно с ПО E5001A SSA-J

Основные характеристики:

• Диапазон частот: 10 МГц – 7 ГГц
• Количество портов: 2
• Разъем: N
• Дисплей: 10,4 дюймовый диагональный цветной ЖК-дисплей
• Гармонические искажения: -168 дБн
• Интерфейсы: USB, LAN, GPIB
• Госреестр СИ: 86130-22
• Размер (ВхШхГ): 49,4х27,9х42,6 см
• Вес: 24,5 кг
