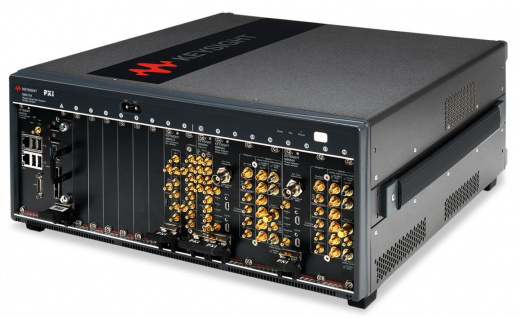

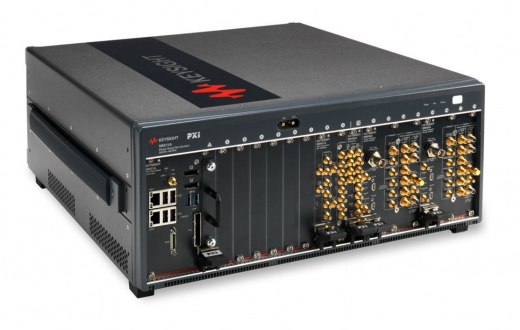

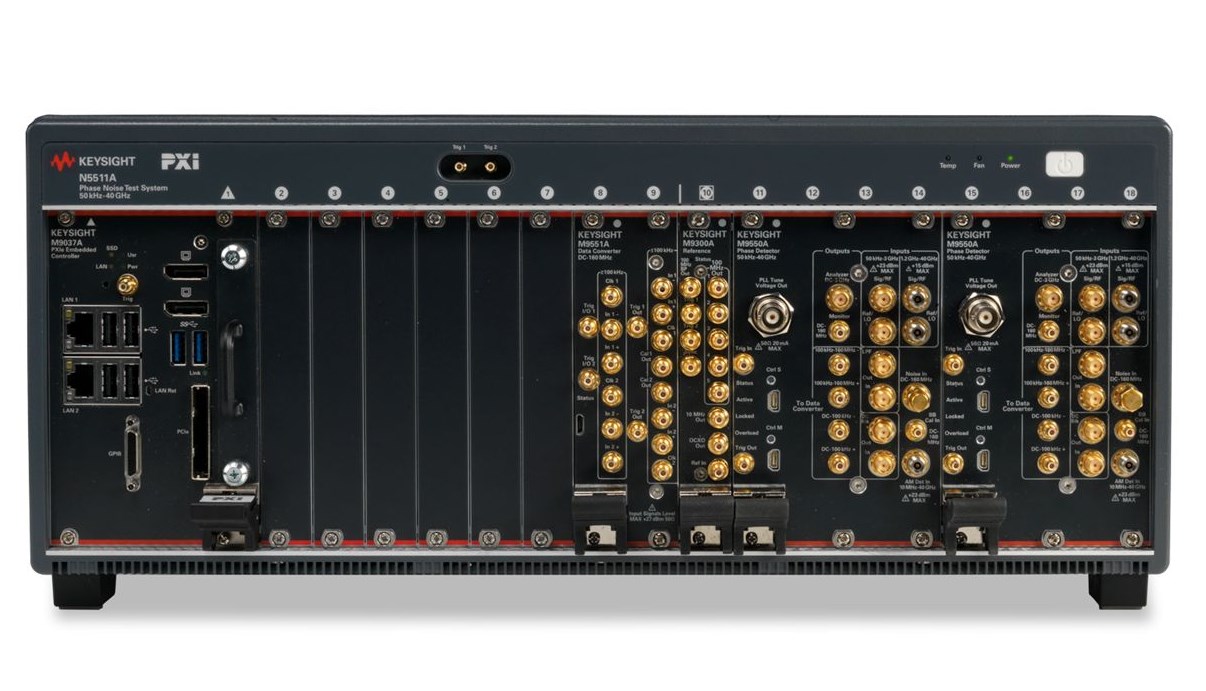

N5511A Система тестирования фазового шума Keysight Technologies N5511A

Keysight N5511A — экспертная система тестирования фазового шума (PNTS), интегрированная система измерений, наследник стандарта Keysight E5500.

Основные возможности:

• Диапазон несущей частоты: от 50 кГц до 40 ГГц с внутренними фазовыми детекторами; при использовании внешних фазовых детекторов диапазон расширяется более чем до 100 ГГц.
• Диапазон отстройки: от 0.01 Гц до 160 МГц (более широкие смещения доступны при использовании внешнего анализатора сигнала).
• Архитектура на базе двухканального цифрового приемника с перекрестной корреляцией (cross-correlation), PXIe.
• Типовая чувствительность лучше -200 дБн/Гц при входной РЧ мощности +23 дБм; теоретический предел -197 дБн/Гц при +20 дБм и -207 дБн/Гц при +30 дБм.
• Измерения: фазовый шум, AM-шум, остаточный шум основной полосы частот, переходные процессы частоты/мощности/фазы, характеристика VCO, анализ полного спектра, векторный сетевой анализ, анализ джиттера тактовой частоты, измерения на импульсных РЧ несущих.
• Скорость измерения: тест в диапазоне от 1 кГц до 100 кГц — менее 3 секунд; от 10 Гц до 1 МГц — менее 30 секунд.
• Аппаратное ускорение: FPGA для БПФ и перекрестной корреляции в реальном времени.
• Цифровая подсистема: модуль M9551A с четырьмя АЦП — 24-битные (12,5 Мвыб/с) для ближней зоны отстройки и 14-битные (400 Мвыб/с) для дальней зоны отстройки.

Технические характеристики: аналоговые каналы — 2; диапазон частот — 50 кГц - 40 ГГц; разъем — N; сопротивление входа — 50 Ом; фазовый шум — -153 дБн/Гц; размер (ВхШхГ) — 19,2х44,5х46,6 см; вес — 21 кг; мощность — 800 Вт.

Госреестр СИ: номер записи 86610-22.
