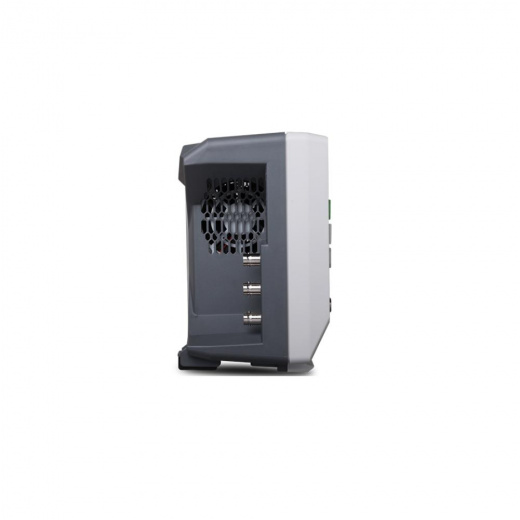

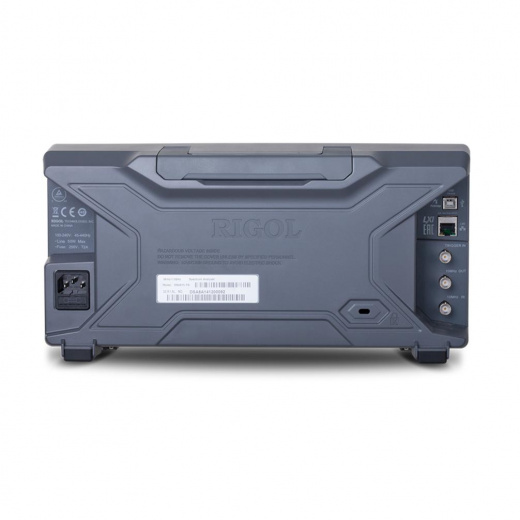

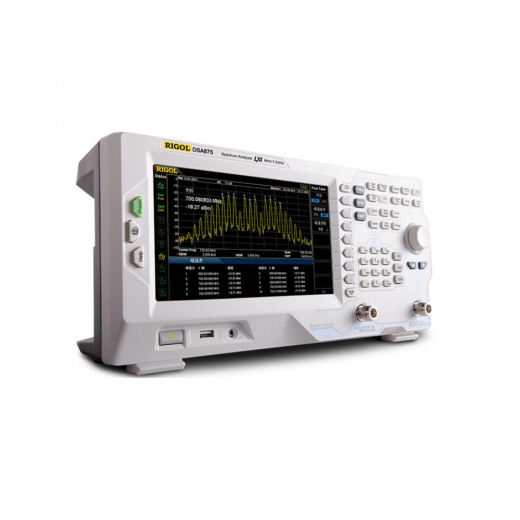

DSA875-TG Анализатор спектра и сигналов Rigol DSA875-TG
Компактный анализатор спектра Rigol DSA875-TG со встроенным трекинг-генератором — инструмент для работы с радиосигналами до 7,5 ГГц. Прибор сочетает функции анализатора и генератора и подходит для лабораторных и производственных задач.
Анализатор отличается высокой скоростью сканирования, низким уровнем собственных шумов и широким динамическим диапазоном, поддерживает современные стандарты и протоколы, включая 5G, Wi-Fi 6, IoT-устройства и спутниковую связь.
Основные характеристики
- Диапазон частот: 9 кГц – 7,5 ГГц
- Разрешение по частоте: 1 Гц
- Чувствительность (DANL): -163 дБм (1 Гц) на 1 ГГц
- Фазовый шум: -80 дБн/Гц на 1 ГГц (отстройка 10 кГц в ВЧ)
- Полоса анализа (демодуляции): 1 МГц
- Опорная частота: 10 МГц
- Разрешение ПЧ RBW (-3 дБ): от 10 Гц до 1 МГц, с шагом 1-3-10
Особенности
- TG-режим — измерения АЧХ/ФЧХ компонентов (фильтров, усилителей) без дополнительных приборов
- Режим реального времени (RTSA) — анализ кратковременных и нестационарных сигналов
- Встроенный предусилитель — повышение чувствительности на высоких частотах
- Поддержка удаленного управления — интерфейсы LAN, USB, GPIB
Прибор поддерживает автоматические измерения параметров сигналов, включая гармонические искажения (THD), интермодуляционные искажения (TOI), мощность в соседних каналах (ACLR) и отношение сигнал/шум (SNR), а также встроенный векторный анализатор цепей (VNA-режим), функцию спектрального маскирования (Spectrum Mask) и режим Time Domain Capture.
