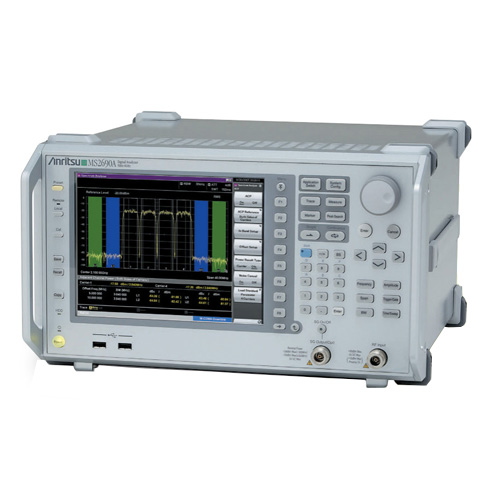

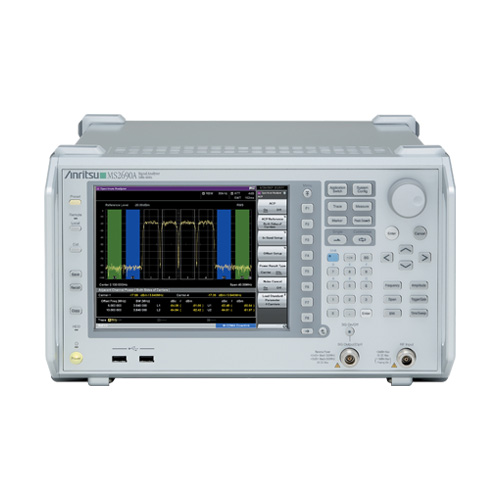

Анализатор спектра и сигналов Anritsu MS2692A

Анализатор спектра и сигналов серии MS269xA — высокопроизводительный анализатор сигналов для коммуникационных приложений нового поколения.

Основные функции анализатора включают анализ свипируемого спектра, анализ сигнала БПФ и функцию прецизионного цифрового преобразователя. Благодаря опции генератора сигналов прибор превращается в готовое к использованию решение в одном корпусе.

Анализаторы серии MS269xA поддерживают стандартную полосу анализа 31,25 МГц, которую можно расширить до 62,5 МГц/125 МГц/162,5 МГц с помощью дополнительного оборудования. Многоточечная калибровка амплитуды и фазовая калибровка обеспечивают точность уровня ±0,5 дБ в диапазоне 6 ГГц.

Серия MS269xA предлагает ряд опций, включая анализ модуляции на основе стандартов, генерацию векторного сигнала, измерение BER и измерение коэффициента шума. В настоящее время поддерживаются приложения: GSM, GPRS, EDGE, W-CDMA, WLAN IEEE 802.11a/b/g/j/n/p/ac, LTE/LTE-Advanced (FDD/TDD), 5G.

• Диапазон частот: от 50 Гц до 26,5 ГГц
• Пропускная способность анализа 31,25 МГц (стандарт); 62,5 МГц/125 МГц (опция)
• Поддержка 5G NR (ниже 6 ГГц) TDD/FDD
• Широкий динамический диапазон измерений. Производительность EVM: <0,5 %
• Оптимизация динамического диапазона одной кнопкой при измерении EVM
• Анализ модуляции, такой как LTE/LTE-Advanced (FDD/TDD), WLAN IEEE 802.11ac и т. д. (с дополнительным программным обеспечением)
• Универсальный тестер с добавлением опции генератора сигналов
• Пакетные измерения для максимально быстрого анализа
• Поддержка измерения коэффициента шума (опция)
• Тестирование передатчиков BTS и UE
• Тестирование приемника с опцией генератора сигналов

• Тип анализатора: Лабораторный
• Полоса пропускания: 31,25 МГц
• Диапазон частот: 0,05 кГц - 26,5 ГГц
