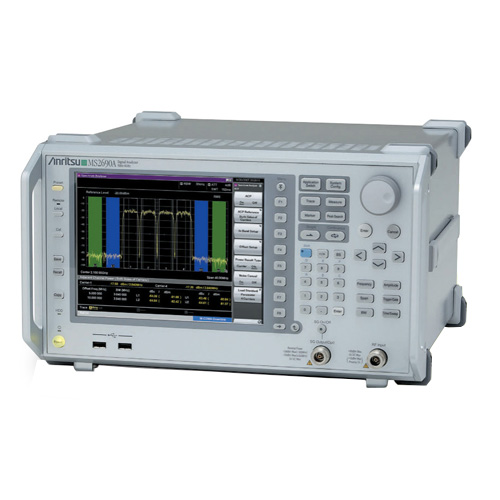

Анализатор спектра и сигналов Anritsu MS2691A-177

Анализатор спектра и сигналов MS2691A-177 — высокопроизводительный анализатор сигналов для коммуникационных приложений нового поколения. Основные функции включают анализ свипируемого спектра, анализ сигнала БПФ и функцию прецизионного цифрового преобразователя.

С помощью дополнительных опций прибор можно превратить в готовое к использованию решение в одном корпусе. Стандартная полоса анализа серии MS269xA составляет 31,25 МГц с возможностью расширения до 62,5 МГц / 125 МГц / 162,5 МГц. Модификация MS2691A-177 — вариант с расширенной полосой анализа до 62,5 МГц.

Функции и особенности:

• Диапазон частот: от 50 Гц до 13,5 ГГц
• Пропускная способность анализа 31,25 МГц (стандарт); 62,5 МГц / 125 МГц (опция)
• Поддержка 5G NR (ниже 6 ГГц) TDD/FDD
• Широкий динамический диапазон измерений, EVM < 0,5%
• Анализ модуляции LTE/LTE-Advanced (FDD/TDD), WLAN IEEE 802.11ac и др. (с дополнительным ПО)
• Универсальный тестер при добавлении опции генератора сигналов
• Пакетные измерения для максимально быстрого анализа
• Поддержка измерения коэффициента шума (опция)
• Тестирование передатчиков BTS и UE, тестирование приемника с опцией генератора сигналов
• Поддерживаемые приложения: GSM, GPRS, EDGE, W-CDMA, WLAN IEEE 802.11a/b/g/j/n/p/ac, LTE/LTE-Advanced (FDD/TDD), 5G

Технические характеристики: тип анализатора — лабораторный; полоса пропускания 62,5 МГц; диапазон частот 0,05 кГц – 13,5 ГГц.
