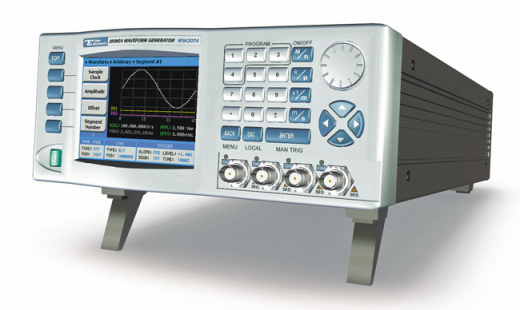

WW1074 Tabor WW1074
Генератор WW1074 — это мощный инструмент для генерации сигналов произвольной формы, модулированных сигналов и стандартных форм электромагнитных колебаний в диапазоне частот от 0,1 мГц до 400 МГц.
Принцип работы генератора основан на воспроизведении сигналов с помощью цифро-аналогового преобразователя (ЦАП) под управлением микропроцессора: микропроцессор выбирает соответствующие значения частоты дискретизации и длины памяти с цифровыми отсчетами сигнала, после чего сигнал передается на выходной усилитель, фильтр и схему аттенюаторов.
Генератор обеспечивает генерацию в режимах: непрерывном, с синхрозапуском и смешанном, а также поддерживает мультигенераторную синхронизацию для создания многоканальных систем. В память генератора заложены стандартные сигналы различных форм, включая синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный и генератор парных импульсов.
Конструкция: корпус настольного исполнения, на передней панели — табло для отображения режимов работы и значений параметров воспроизводимых сигналов, кнопки выбора режимов работы и установки параметров, разъемы основных выходов прибора и выхода синхронизации. На задней панели — разъем сетевого питания, интерфейсы дистанционного управления КОП, USB и LAN, разъемы выхода внутреннего опорного генератора и входа внешней опорной частоты, специальные разъемы для мультигенераторной синхронизации и разъем внешней синхронизации и встроенного частотомера.
Применяется в лабораторных условиях при исследованиях, настройке и испытаниях систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении, машиностроении, геофизике и биофизике.
Характеристики:
- Госреестр СИ — №35081-07 до 07.06.2022 г.
- Аналоговые каналы — 4
- Дисплей — ЖК, 8,9 см
- Интерфейс — USB, LAN, GPIB
- Страна производства — Израиль
- BURST пакетный режим — Да
