WW1071-2 Tabor WW1071-2
Генератор WW1071-2 Tabor — мощный инструмент для генерации сигналов произвольной формы, модулированных и синфазных сигналов в диапазоне частот от 0,1 мГц до 400 МГц.
Это цифро-аналоговый генератор, управляемый микропроцессором, с возможностью формирования сигналов произвольной формы, импульсной, амплитудной, частотной и фазовой модуляций. Генератор имеет два канала, что позволяет использовать его в качестве источника для векторной модуляции.
Генератор работает на основе цифро-аналогового преобразователя (ЦАП) под управлением микропроцессора. Микропроцессор выбирает соответствующие значения частоты дискретизации и длины памяти с цифровыми отсчетами сигнала, что позволяет формировать требуемую частоту выходного сигнала. Доступна возможность управления памятью: деление ее на сегменты и формирование последовательностей сегментов с произвольным числом повторов.
Дополнительный выход синхронизации позволяет получить сигнал, синфазный с основным сигналом, и с регулируемой задержкой между ними.
Режимы генерации: непрерывный, с синхрозапуском (по внешнему сигналу, команде дистанционного управления или ручному запуску) и смешанный; поддерживается мультигенераторная синхронизация для создания многоканальных систем.
В память генератора заложены стандартные сигналы различных форм:
- синусоидальный
- меандр
- прямоугольный с регулируемой скважностью
- треугольный
- пилообразный
Для всех видов сигналов имеется возможность введения постоянного смещения. Предусмотрены режимы импульсной, амплитудной, частотной и фазовой модуляций (внутренней и внешней), частотной и фазовой манипуляций, режим качания частоты.

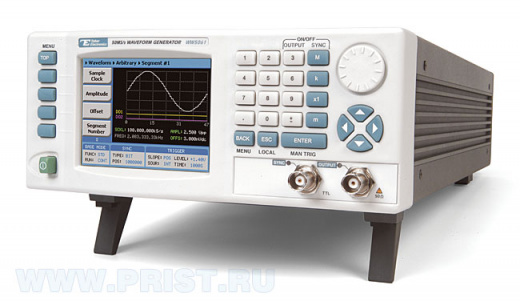

Генератор выполнен в корпусе настольного исполнения. На передней панели расположены табло для отображения режимов работы и значений параметров воспроизводимых сигналов, кнопки выбора режимов и установки параметров, разъемы основных выходов и разъем выхода синхронизации. На задней панели — разъем сетевого питания, интерфейсы дистанционного управления КОП, USB и LAN, разъемы выхода внутреннего опорного генератора и входа внешней опорной частоты, специальные разъемы для мультигенераторной синхронизации и разъем внешней синхронизации.
Страна производства: Израиль
