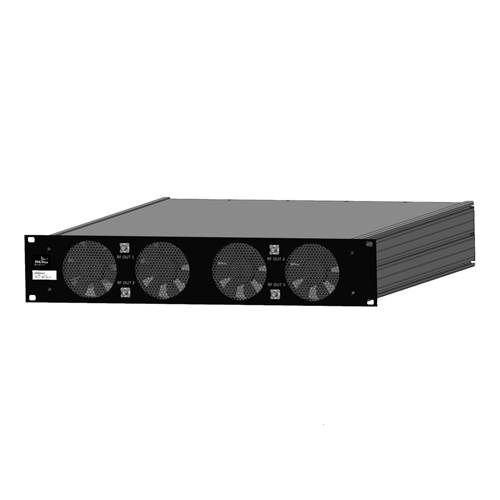

Векторный генератор сигналов RFVSG4-2 RFVSG4-2 AnaPico RFVSG4-2, 10000 кГц - 4 ГГц, 2 канала
Векторный генератор сигналов RFVSG4-2 — многоканальная версия генератора векторных сигналов со сверхбыстрым переключением, охватывающая непрерывный частотный диапазон от 10 МГц до 4 ГГц.
Устройство обеспечивает сверхбыструю фазосинхронную развертку частоты, чирпирование, внутриимпульсную модуляцию и формирование импульса — все с очень низким фазовым шумом. Для каждого выхода высокопроизводительный внутренний I/Q-модулятор обеспечивает независимые настраиваемые формы сигналов модуляции и поддерживает специальные схемы модуляции.
Особенности:
- Высокая полоса пропускания радиочастотного сигнала: двойной генератор сигналов произвольной формы с частотой дискретизации 500 МГц для генерации I/Q-сигнала
- Низкий фазовый шум (-145 дБн/Гц при отстройке 1 ГГц и 20 кГц)
- Полный набор встроенных аналоговых модуляций: AM, FM, PM, Pulse
- Ультратонкие последовательности импульсов (<5 нс), линейные и нелинейные импульсные частотные чирпы
- Встроенные схемы цифровой модуляции: FSK, PSK, ASK, QAM
- Сверхбыстрая скачкообразная перестройка частоты и качания (частота обновления, мощность и фаза менее 200 нс)
- Мощная система триггеров с несколькими маркерами и триггерами ввода
- Порт быстрого управления (FCP, параллельный интерфейс BCD)
- Слот для внешней карты памяти microSD
Управление осуществляется удаленно через Ethernet и USB с использованием стандартного командного языка SCPI. Графический интерфейс пользователя (GUI) на базе ПК предназначен для управления устройством и загрузки файлов предварительно рассчитанных данных IQ.
Технические характеристики: аналоговые каналы — 2; максимальная выходная мощность — 13 dBm; мин. длительность импульса (ИМ) — 8 нс; скорость переключения — 500 мкс.
Габариты и вес: 426 x 480 x 86 мм, 18 кг. Исполнение: корпус 19" 2HU.
Европейский артикул: APVSG-X.
Доступные опции: LN, LN+, UFS, FCP, HI, MOD, IVM, AVIO, AIQ, VREF, FLASH, WE.
