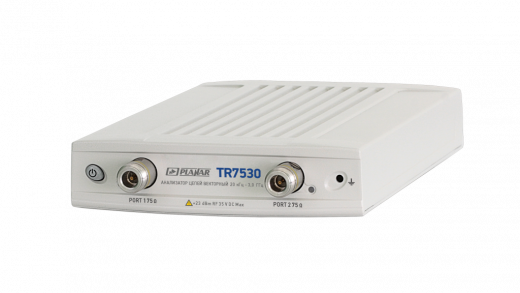

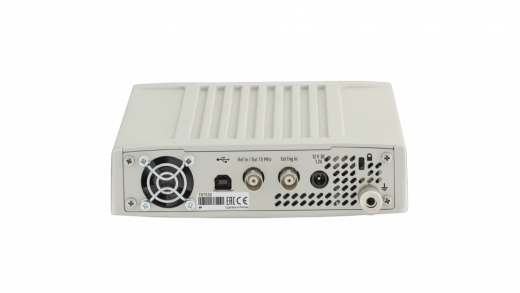

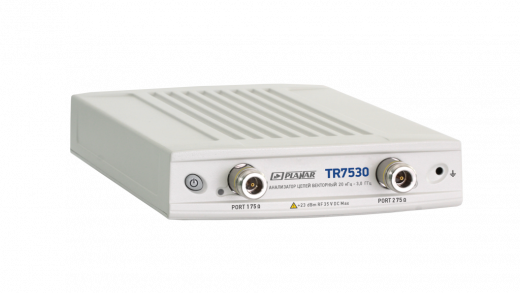

TR7530 Анализатор цепей векторный Планар TR7530

Анализатор цепей векторный TR7530 — высокоточный измерительный прибор, предназначенный для анализа электрических цепей в широком диапазоне частот. Позволяет измерять S-параметры, коэффициенты отражения и передачи, импеданс и другие важные характеристики цепей.

Прибор применяется специалистами в области разработки, производства и тестирования радиоэлектронных устройств, антенн, СВЧ-компонентов и других радиотехнических систем.

Характеристики

• Диапазон рабочих частот: 20 кГц…3 ГГц
• Динамический диапазон: 120 дБ
• Число портов: 2
• Измеряемые параметры: S11, S21
• Выходная мощность: -50…+5 дБм
• Импеданс: 75 Ω
• Время измерения на одной частоте: 200 мкс
• Питание: внешний блок питания 12 В, 1,25 А
• Интерфейс: USB
• Диапазон рабочих температур: от +5 до +40 °С
• Размеры: 267х160х44 мм
• Вес: 1,3 кг

Простота и удобство использования: прибор оснащён интуитивно понятным интерфейсом. В комплекте поставляется специализированное программное обеспечение для управления прибором, обработки и анализа результатов измерений.
