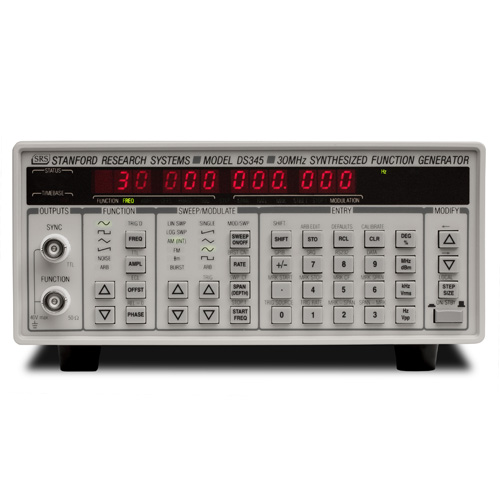

SRS DS345 - Функциональный генератор 1 мкГц - 30 Stanford Research Systems DS345, 2 МГц

Функциональный генератор DS345 — это полнофункциональный синтезированный функциональный генератор с частотой 30 МГц, в котором используется инновационная архитектура прямого цифрового синтеза (DDS). Он генерирует множество стандартных сигналов с превосходным частотным разрешением (1 мкГц) и обладает универсальными возможностями модуляции, включая AM, FM, пакетную, PM и развертку частоты. Он также генерирует сигналы произвольной формы с высокой скоростью обновления 40 млн отсчетов/с.

Функции и выходы

• Генерация синусоидальных и прямоугольных волн на частотах до 30,2 МГц, треугольных и пилообразных сигналов — до 100 кГц
• Разрешение по частоте для всех функций — 1 мкГц
• Широкополосный (10 МГц) источник белого шума
• Функциональный выход и выход TTL SYNC на плавающих разъемах BNC на передней панели
• Выходное сопротивление обоих выходов 50 Ом, плавающее напряжение до ±40 В относительно земли
• Амплитуда функциональных выходов регулируется от 10 мВ (размах) до 10 В (размах) с 3-значным разрешением; отображение в Впик, Вразмах, Всреднеквадратичное значение или дБм
• Выбор стандартных выходных уровней TTL и ECL
• Вход и выход триггера TTL, выход развертки (0–10 В), выходы маркера развертки
• Вход и выход 10 МГц на задней панели для синхронизации с внешней разверткой и фазы нескольких DS345

Модуляция

• Внутренний генератор модуляции любых стандартных сигналов, кроме шума
• Форма сигнала модуляции: синусоидальная, прямоугольная, треугольная, линейная или произвольная
• Частота модуляции от 1 мГц до 10 кГц
• Амплитудная (АМ), частотная (ЧМ) и фазовая (ФМ) модуляция
• Глубина АМ ±100 % с разрешением 1 % (отрицательные значения — DSBSC)
• Фазовая модуляция от 0° до 7200° с разрешением 0,001°
• Внешняя амплитудная модуляция через вход AM на задней панели
• Пакетная модуляция: точное количество полных циклов сигнала после сигнала запуска, максимальная частота 1 МГц для синуса и прямоугольника, 100 кГц для треугольных и линейных сигналов

Развертка частоты и произвольные сигналы

• Частотная развертка любого функционального выхода (кроме шума), линейная или логарифмическая
• Плавная, непрерывная по фазе развертка по всему частотному диапазону благодаря архитектуре DDS
• Две частоты маркера развертки с TTL-переходом на выходе MARKER
• 12-битное вертикальное разрешение, скорость воспроизведения до 40 млн отсчетов/с
• Бесплатное программное обеспечение Arbitrary Waveform Composer (AWC)

Доступные опции и аксессуары

• Опция 01: GPIB, RS-232 и прикладное программное обеспечение
• Опция 02: временная развертка OCXO 10 ppb
• O345RMD: комплект для установки в двойную стойку
• O345RMS: комплект для монтажа в одну стойку
