SRS DG535 - генератор задержки с низким джиттером Stanford Research Systems DG535

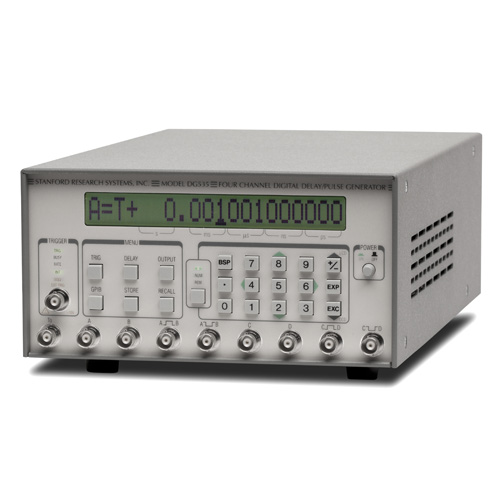

Цифровой генератор задержки и импульсов DG535 обеспечивает четыре точно синхронизированных логических перехода или два независимых импульсных выхода. Разрешение задержки на всех каналах составляет 5 пс, а межканальный джиттер обычно составляет 50 пс.

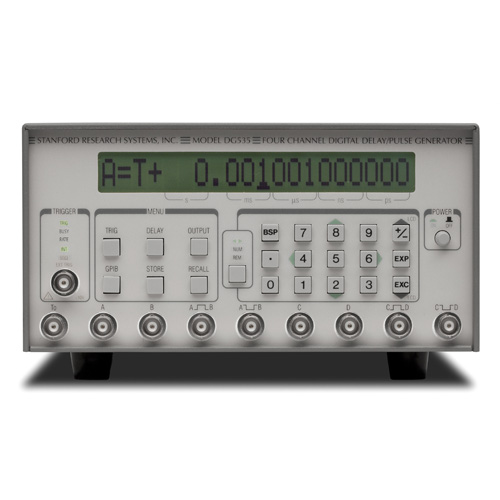

Выходы BNC на передней панели выдают импульсы TTL, ECL, NIM или переменного уровня (от -3 до +4 В) на нагрузки с сопротивлением 50 Ом или с высоким импедансом.
- Четыре выходных канала задержки и два независимых импульсных выхода с задержкой до 1000 секунд с шагом 5 пс
- Независимо регулируемые смещение и амплитуда каждого выхода в диапазоне от -3 В до 4 В с разрешением 10 мВ
- Внутренний запуск в диапазоне от 1 мГц до 1 МГц с четырехзначным разрешением по частоте, а также внешние, однократные и пакетные триггеры
- Синхронизация с сетью переменного тока и вход запрета запуска по сигналу TTL

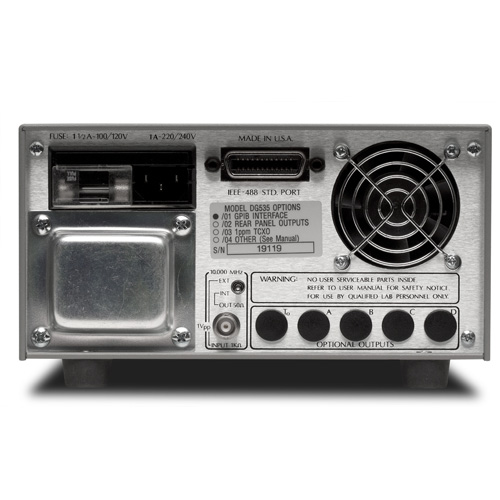

- Опция высокого напряжения (±32 В) на задней панели: пять разъемов BNC с импульсами длительностью 1 мкс
- Внутренний опорный кварцевый генератор 25 ppm либо дополнительный TCXO 1 ppm, возможность использования внешних опорных сигналов
- Стандартный интерфейс GPIB (IEEE-488) с полным управлением функциями прибора
Цикл синхронизации инициируется внутренним или внешним триггером. T0 устанавливается примерно через 85 нс после внешнего запуска, выходы A, B, C и D активируются относительно T0 после их запрограммированной задержки, а все выходы возвращаются в низкий уровень примерно через 800 нс после самой длительной задержки. Импульсные выходы AB и CD имеют высокий уровень в течение интервала времени между соответствующими каналами задержки.
Высокая точность, низкий уровень джиттера и широкий диапазон задержки делают DG535 идеальным для лазерных систем синхронизации, автоматического тестирования и прецизионных импульсных приложений.
