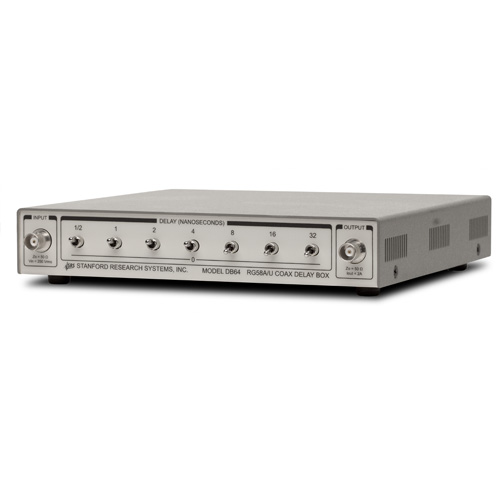

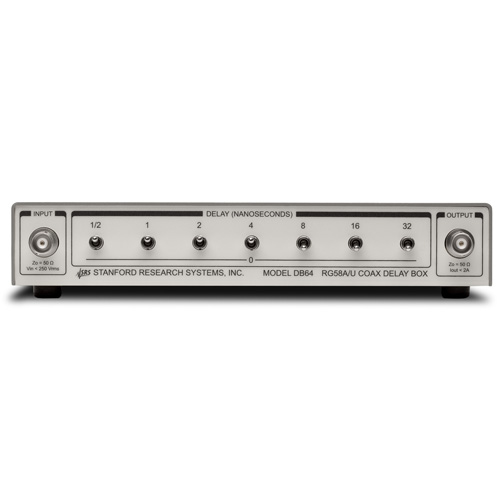

SRS DB64 - коаксиальный блок задержки Stanford Research Systems DB64

Коаксиальный блок задержки SRS модели DB64 обеспечивает управляемую переключателем задержку от 0 до 63,5 нс с разрешением 0,5 нс.

Применение:

• синхронизация совпадений фотоумножителей;
• настройка преобразователей время-амплитуда;
• регулировка фазы сигнала;
• любые приложения, требующие регулируемой аналоговой задержки с высокой пропускной способностью.

Конструкция: взаимозаменяемые входы/выходы имеют разъемы BNC. Внутри сегменты линии задержки состоят из точных отрезков коаксиального кабеля RG58A/U с характеристическим сопротивлением 50 Ом, что гарантирует минимальные отражения и высокую пропускную способность. Переключатели DPDT используются для вставки или удаления сегментов задержки.

Особенности: тщательный выбор компонентов, механическая конструкция и расположение печатной платы обеспечивают низкие отражения и низкий уровень прохождения переключателя для высокоскоростных сигналов. Для удобства монтажа два DB64 можно установить рядом в 19-дюймовую стойку с помощью приспособления для монтажа в стойку RM1U. На задней панели имеется выступ корпуса в качестве защитного заземления.
