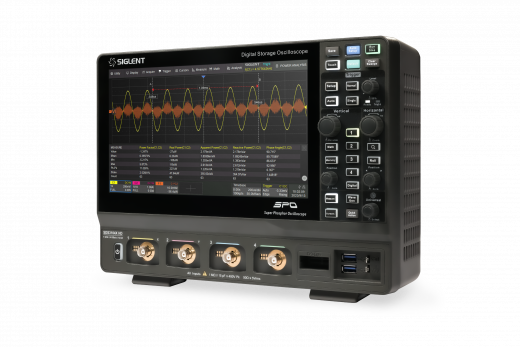

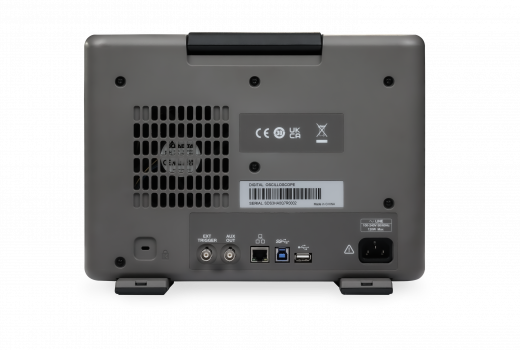

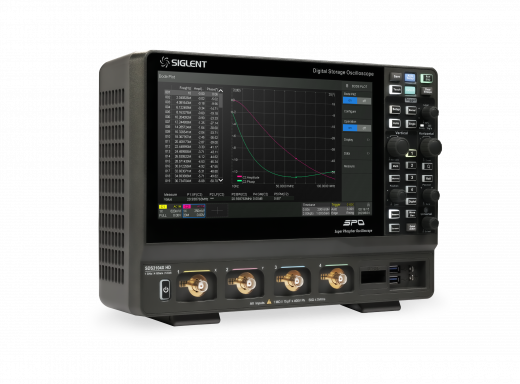

SDS3104X HD Осциллограф цифровой запоминающий SIGLENT SDS3104X HD

Флагманская модель в линейке SDS3000X HD — цифровой запоминающий осциллограф SIGLENT SDS3104X HD с полосой пропускания 1 ГГц и 12-битным АЦП. Прибор сочетает высокоскоростные характеристики с 12-битным разрешением и предназначен для исследований и разработок в области RF-технологий, высокоскоростной цифровой передачи данных и силовой электроники.

Технические характеристики:

• Серия: SDS3000X HD
• Полоса пропускания: 1 ГГц (1000 МГц)
• Количество аналоговых каналов: 4
• Цифровые каналы: 16
• Частота дискретизации (макс.): 4 Гвыб/с
• Разрядность АЦП: 12 бит
• Длина записи (макс.): 400 Мточек/канал
• Скорость захвата: 890 000 выб/с
• Дисплей: 10,1 дюйма, IPS, разрешение 1024 x 600 пикселей
• Интерфейсы: USB, LAN, HDMI

Области применения:

• Высокоскоростные цифровые системы: отладка шин DDR, PCI Express, Serial ATA
• RF и микроволновая техника: анализ модулированных сигналов, измерение гармоник, тестирование компонентов
• Авиационно-космическая и оборонная промышленность
• Передовые исследования в университетских лабораториях и R&D центрах

Ключевые преимущества:

• Широкая полоса пропускания 1 ГГц для анализа высокочастотных и быстрых переходных процессов
• Высокое разрешение 12 бит по всей полосе
• Мощный анализ на основе FFT для RF-измерений
• Продуманная система активных пробников с компенсацией

Возможны дополнительные опции: анализ мощности (SDS3000HD-PA), триггер и декодирование I2S (SDS3000HD-I2S), MIL-STD-1553B (SDS3000HD-1553B), FlexRay (SDS3000HD-FlexRay), CAN FD (SDS3000HD-CANFD), SENT (SDS3000HD-SENT), декодирование Manchester (SDS3000HD-Manch), ARINC429 (SDS3000HD-ARINC), апгрейд полосы пропускания.
