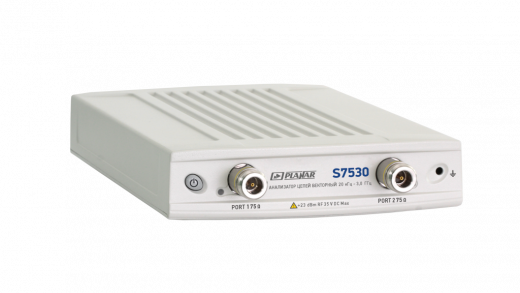

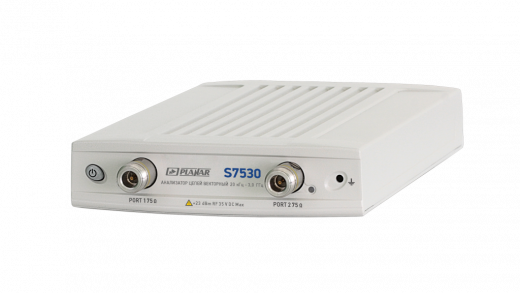

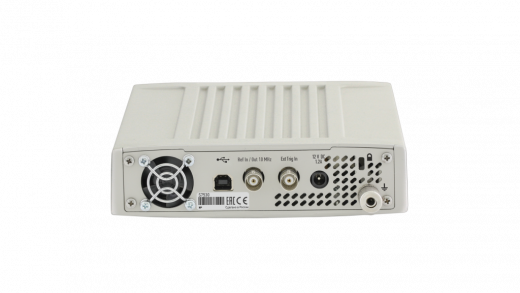

S7530 Анализатор цепей векторный Планар S7530

Анализатор цепей векторный S7530 — высокоточный измерительный прибор, предназначенный для анализа электрических цепей в широком диапазоне частот. Прибор позволяет измерять S-параметры, коэффициенты отражения и передачи, импеданс и другие важные характеристики цепей. Применяется при разработке, производстве и тестировании радиоэлектронных устройств, антенн, СВЧ-компонентов и других радиотехнических систем.

Преимущества S7530

• Широкий диапазон частот: от 20 кГц до 3 ГГц
• Высокая точность и стабильность измерений
• Широкий динамический диапазон
• Различные режимы измерений: S-параметры, коэффициенты отражения и передачи, импеданс и другие параметры цепей
• В комплекте поставляется специализированное программное обеспечение для управления прибором и обработки результатов измерений
• Простота и удобство эксплуатации, интуитивно понятный интерфейс

Технические характеристики S7530

• Диапазон рабочих частот: 20 кГц…3 ГГц
• Динамический диапазон, не менее: 123 дБ
• Выходная мощность: -50…+5 дБм
• Время измерения на одной частоте: 200 мкс
• Импеданс: 75 Ω
• Число портов: 2
• Измеряемые параметры: S11, S21, S12, S22
• Питание: внешний блок питания 12 В, 1,25 А
• Диапазон рабочих температур: от +5 до +40 °С
• Размеры: 297×160×44 мм
• Вес: 1,3 кг
• Тип анализатора: на базе ПК
• Вид измерений: анализ цепей
• Интерфейс: USB
• Страна производства: Россия

Реестровый номер ГИСП — 10457284. Внесен в ЕРРРП — Да. Продукция российского происхождения (в реестре) — Да.
