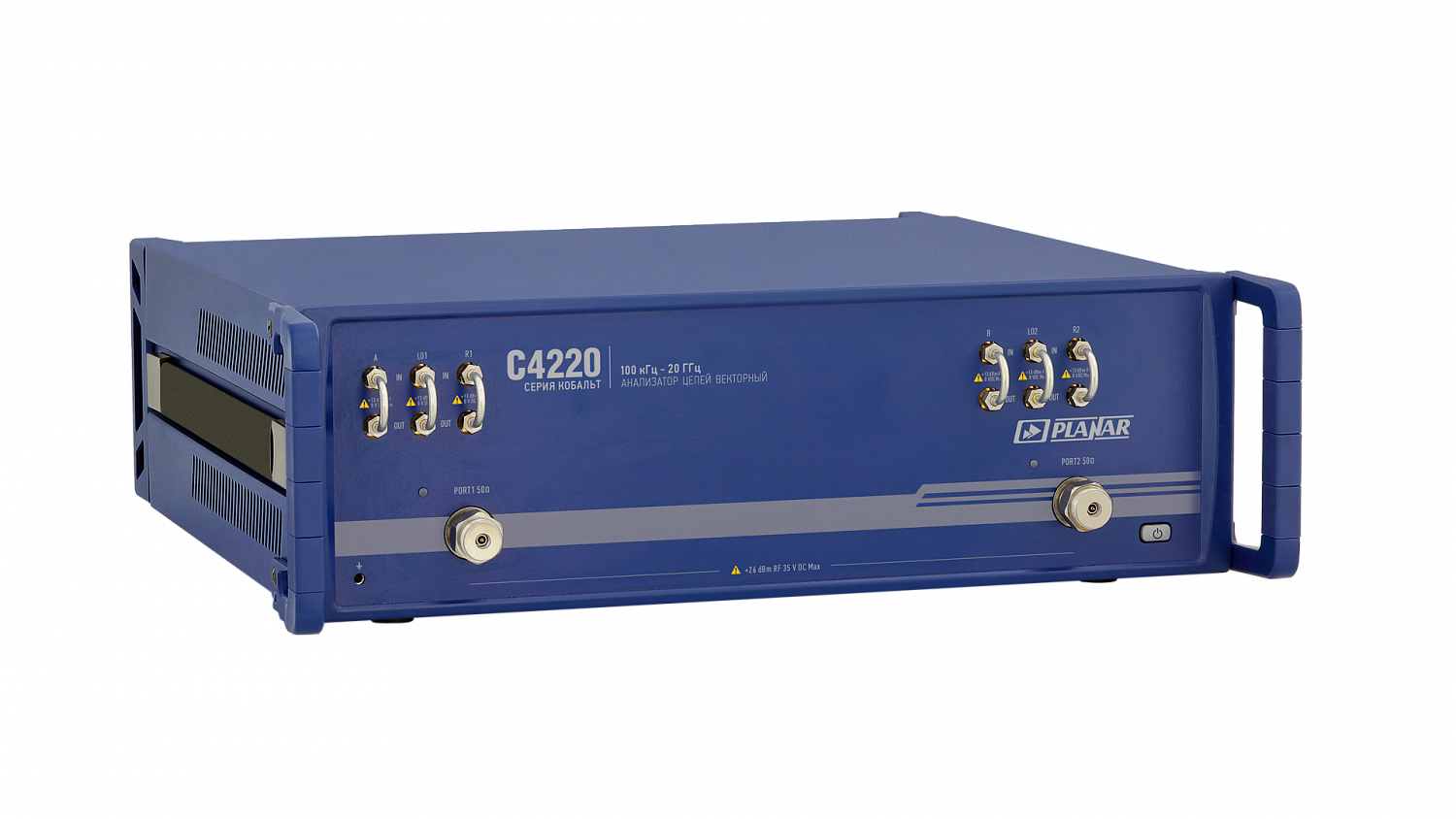

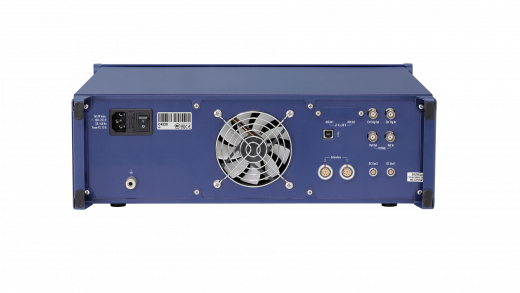

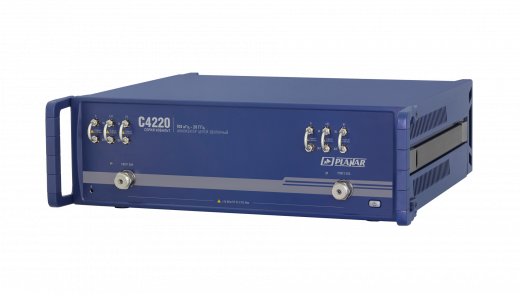

С4220 Анализатор цепей векторный Планар C4220

Анализатор цепей векторный C4220 – высокоточный измерительный прибор, разработанный для комплексного анализа электрических цепей в широком диапазоне частот. Обеспечивает исследование параметров цепей, включая амплитудно-частотные и фазовые характеристики, коэффициенты отражения и передачи.

Ключевые особенности C4220

• Диапазон рабочих частот от 0,1 МГц до 20,0 ГГц
• Высокая точность измерений
• Широкий динамический диапазон измерений — 145 дБ тип
• Высокое быстродействие: время измерения на одной частоте 12 мкс
• Модульная архитектура и возможность адаптации под конкретные задачи
• Интуитивно понятный интерфейс
• Поставка с программным обеспечением для обработки и анализа результатов измерений

Области применения

• Разработка и производство радиоэлектронной аппаратуры
• Телекоммуникации
• Аэрокосмическая промышленность
• Научные исследования в области электроники и радиотехники

Технические характеристики

• Диапазон рабочих частот: от 0,1 МГц до 20,0 ГГц
• Импеданс: 50 Ω
• Тип портов: NMD 3,5 мм, вилка
• Динамический диапазон измерений: 145 дБ тип
• Диапазон регулирования выходной мощности: от -60 до +10 дБ / мВт
• Время измерения на одной частоте: 12 мкс
• Количество точек измерения за одно сканирование: от 1 до 500 001
• Число каналов: до 16 логических независимых измерительных каналов
• Минимальный шаг установки частоты: 1 Гц
• Погрешность установки частоты: ±5x10–6
• Количество портов: 2
• Интерфейс: USB
• Тип анализатора: на базе ПК
• Аналоговые каналы: 16
• Гарантия: 3 года
• Страна производства: Россия

Опции

• AFR — программная опция исключения измерительной оснастки
• TD-9 / TD-20 — опция анализа во временной области
• MXR-9 / MXR-20 — опция измерения параметров преобразователей
