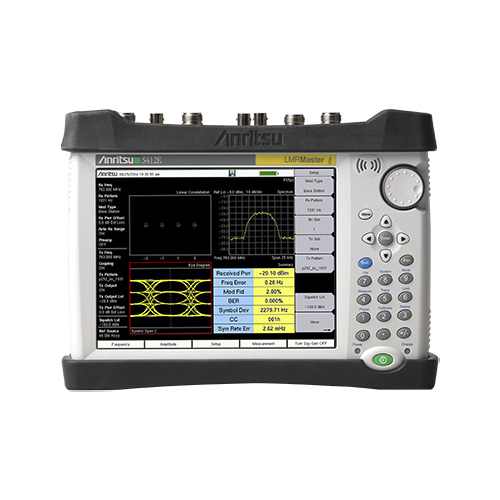

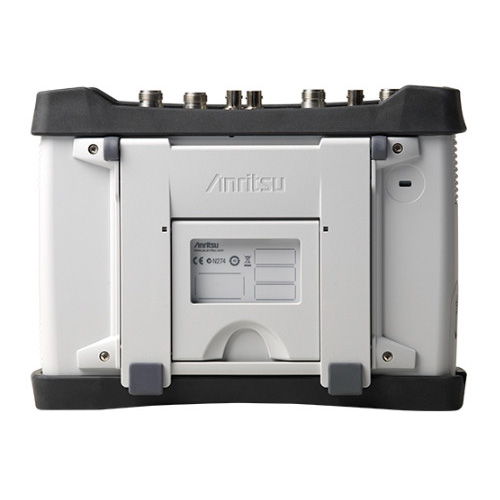

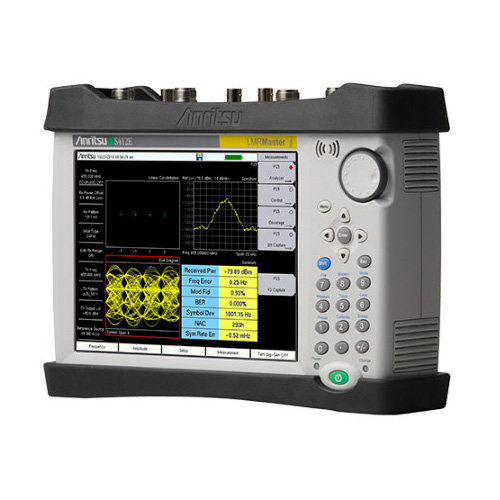

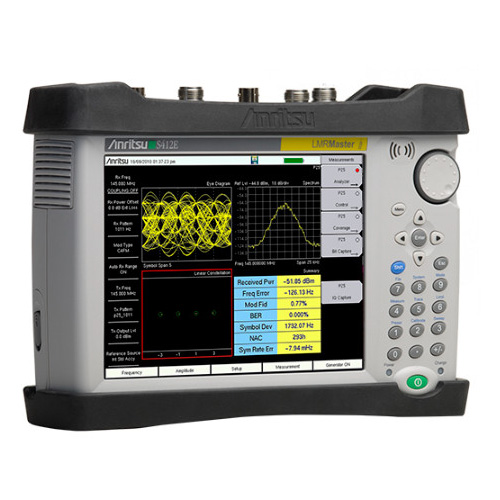

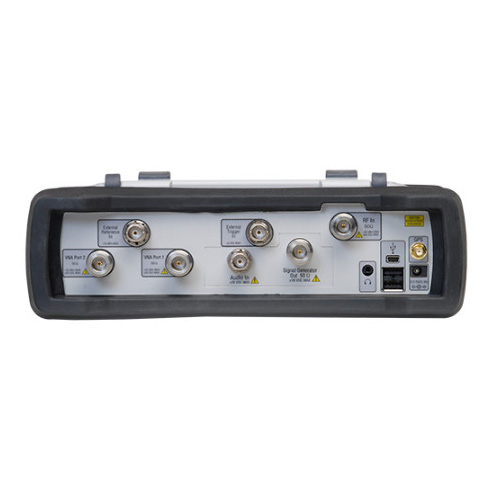

S412E-0722 Портативный анализатор спектра Anritsu S412E-0722

Анализатор модуляции LMR Master S412E — мощный инструмент для технических специалистов и инженеров, занимающихся тестированием радиочастотных характеристик NBFM, P25, TETRA, NXDN, dPMR и LTE в коммерческих радиосистемах, системах общественной безопасности, морской и критически важной инфраструктуре.

S412E-0722 — опция для измерения зоны покрытия PTC-ICTR (требуются опции 31 и 721).

Анализатор спектра Anritsu S412E-0722 — это портативное решение для полевого тестирования радиочастотных характеристик. Он идеально подходит для анализа модуляции наземной мобильной радиосвязи (LMR) и профессиональной мобильной радиосвязи (PMR), включая NBFM, P25, P25 Phase 2 (TDMA), DMR (MotoTRBO), TETRA, NXDN, dPMR, а также FDD и TDD LTE.

Анализатор оснащен высокопроизводительным векторным анализатором цепей (ВАЦ) от 500 кГц до 1600 МГц для сканирования кабелей и антенных систем. Для питания усилителей, монтируемых на башне, опционально доступен тройник внутреннего смещения. Измерения расстояния до места повреждения с помощью рефлектометрии в частотной области (FDR) используются для определения характеристик антенных систем. Анализатор цепей и анализатор спектра могут быть дополнительно расширены для покрытия до 6 ГГц.

Запатентованная система подавления радиопомех обеспечивает точные и повторяемые измерения при наличии высокой радиочастотной активности. ВАЦ LMR Master S412E обеспечивает характеристики динамического диапазона передачи (> 100 дБ) для просмотра и настройки радиочастотных характеристик критически важных устройств, включая фильтры, дуплексеры, сумматоры передатчиков, мультиразвязники приемников и усилители, монтируемые на вышках.

Измерения быстро отображаются и обновляются благодаря скорости развертки S412E 850 мкс/точка. На дисплее можно отобразить от 2 до 4001 точек данных.

Средний уровень шума -152 дБм (полоса пропускания = 10 Гц, Atten = 0 дБ, f < 2,4 ГГц) в сочетании с точкой пересечения третьего порядка более +16 дБм. LMR Master S412E в стандартной комплектации имеет низкий фазовый шум (типично < -100 дБн/Гц при отстройке 10 кГц).

Основные функции и особенности:

• Анализаторы сигналов LMR с картированием покрытия: P25, P25 Phase 2, DMR (MotoTRBO), TETRA, NXDN, dPMR, PTC-ITCR, PTC-ACSES, NBFM, FDD и TDD LTE
• Анализаторы широкополосных сигналов: LTE, WiMAX
• Анализатор помех с картированием помех и поддержкой портативного охотника за помехами MA2700A
• Анализатор спектра: 9 кГц – 1,6 ГГц, опционально до 6 ГГц
• Анализатор кабеля и антенны: 500 кГц – 1,6 ГГц, опционально до 6 ГГц
• Обратные потери, КСВН, вносимые потери, S11/S21, DTF
• PIM поиск
• Внутренний измеритель мощности, дополнительный внешний датчик мощности
• Портативная конструкция с батарейным питанием
• Весит менее 7,6 фунтов (включая батарею)
• Прочная конструкция на аппаратной платформе Anritsu 9-го поколения
• Цветной сенсорный дисплей с видимостью при дневном свете
• Превосходная устойчивость к радиочастотным помехам
• Дистанционное управление через Ethernet
• Стандартная трехлетняя гарантия (гарантия на батарею — один год)
