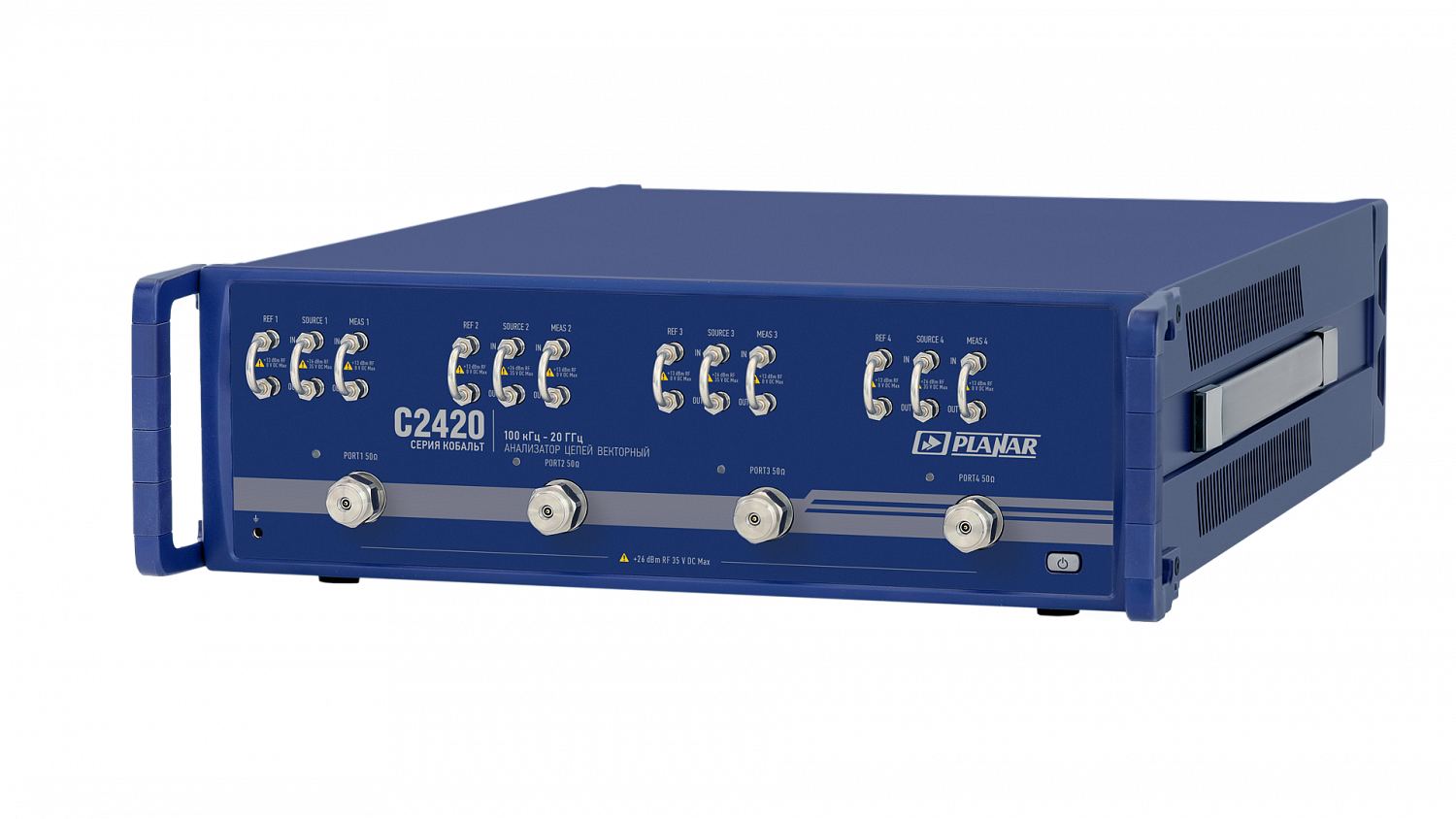

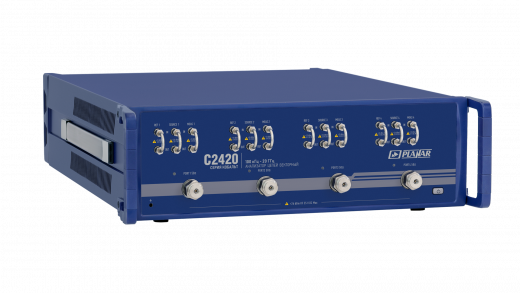

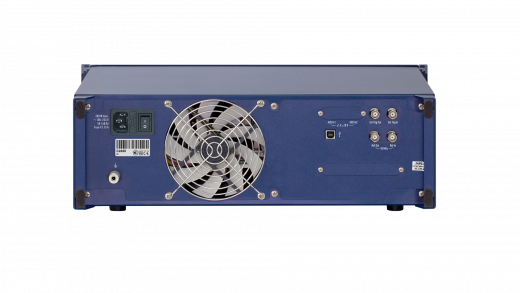

С2420 Анализатор цепей векторный Планар С2420
Анализатор цепей векторный C2420 — высокоточный измерительный прибор, предназначенный для комплексного анализа электрических цепей в широком диапазоне частот. Обеспечивает исследование параметров цепей, включая амплитудно-частотные характеристики, фазовые характеристики, коэффициенты отражения и передачи.
Ключевые особенности:
- Широкий диапазон частот от 0,1 МГц до 20,0 ГГц
- Высокая точность измерений
- Широкий динамический диапазон
- Высокое быстродействие
- Четырехпортовый анализатор
- Прямой доступ к приемникам
- Простота использования
Области применения: разработка и производство радиоэлектронной аппаратуры, телекоммуникации, аэрокосмическая промышленность, научные исследования.
Технические характеристики: диапазон рабочих частот от 0,1 МГц до 20,0 ГГц, количество измерительных портов — 4, тип соединителей NMD 3,5 мм, волновое сопротивление 50 Ом, измеряемые параметры S11, S12, S21… S44, диапазон установки уровня выходной мощности от -60 до +10 дБ/мВт, динамический диапазон не менее 145 дБ, питание ~220 В, 50 Гц, масса не более 22 кг, габаритные размеры не более 600 х 440 х 140 мм.
