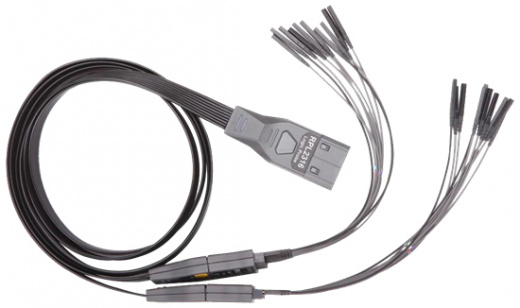

RPL2316 Логический пробник 16-ти канальный Rigol RPL2316

Rigol RPL2316 — 16-канальный логический пробник, предназначенный для захвата и анализа цифровых сигналов в составе смешанных измерительных систем на базе осциллографов Rigol.

Пробник обеспечивает синхронный мониторинг до 16 цифровых линий с поддержкой логических уровней от 1,2 до 5 В и максимальной частотой переключения до 250 МГц, полосой пропускания до 250 МГц и частотой дискретизации 1 Гвыб/с. Оснащён защитой от перенапряжений до ±40 В. Поддерживает аппаратную декодировку протоколов (SPI, I2C, UART, CAN, LIN) при использовании с совместимыми осциллографами.

Технические характеристики

• Количество каналов: 16
• Полоса пропускания: 250 МГц
• Диапазон пороговых уровней: ±20 В
• Погрешность установки уровня порога: ±100 мВ +3% от установленного значения
• Максимальное входное напряжение: ±40 В пик
• Минимальное входное напряжение: 500 мВп-п
• Минимальная длительность импульса: 5 нс
• Входной импеданс: 101 кОм || 8 пФ
• Длина кабеля анализатора: 100 см
• Длина кабеля клипсы: около 15 см
• Рабочая температура/влажность: 0~50°C

Комплектация

• Логический пробник Rigol RPL2316 — 1 шт.
• Набор из 16 цветных маркированных проводов длиной 25 см
• Комплект из 16 миниатюрных зажимов типа «крокодил»
• Комплект из 16 съёмных наконечников с пружинным контактом
• Руководство по эксплуатации — 1 экз.
