Р2М-18А/2 Анализатор цепей скалярный МИКРАН Р2М-18А/2

Name: Р2М-18А/2 Анализатор цепей скалярный МИКРАН Р2М-18А/2
Brand: МИКРАН
SKU: MT-013872

Артикул MTMT-013872

КатегорияАнализаторы цепей

Мин. частота, кГц10000

Макс. частота, МГц18000

Госреестр СИДа

ИнтерфейсыLAN

Номер записи в Госреестре СИ52797-13

Подобрать аналог → Нужна консультация? Поможем подобрать →

✓ Официальная поставка✓ Гарантия и документы✓ Поставка для юрлиц

О товаре

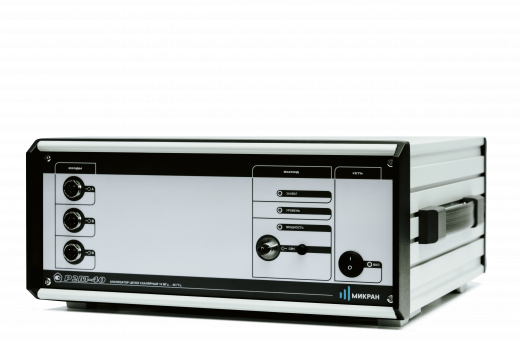

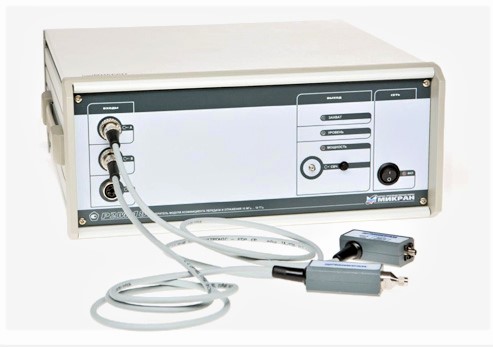

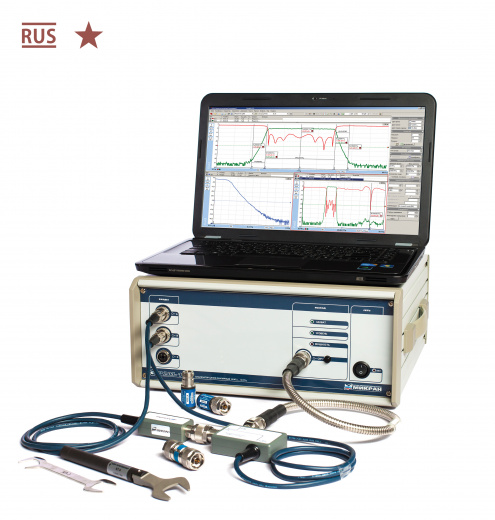

Р2М-18А/2 Анализатор цепей скалярный МИКРАН Р2М-18А/2

Анализатор цепей скалярный МИКРАН Р2М-18А/2 с опцией «11Р» — измерительный прибор для точного анализа параметров электрических цепей в широком диапазоне частот. Обеспечивает измерение амплитудно-частотных характеристик (АЧХ), коэффициента стоячей волны по напряжению (КСВН) и других ключевых параметров радиочастотных и СВЧ-устройств.

Ключевые характеристики:

Диапазон частот: 10 МГц - 18 ГГц
Количество аналоговых каналов: 3
Тип соединителя выхода СВЧ: N, розетка
Интерфейс: LAN
Питание от сети переменного тока: от 198 до 242 В
Потребляемая мощность: не более 100 В·А
Размер (ВхШхГ): 17х39х40 см
Вес: 11 кг
Страна производства: Россия

Области применения: измерение АЧХ радиочастотных и СВЧ-устройств, измерение КСВН, анализ параметров фильтров, усилителей, антенн и других радиоэлектронных компонентов, контроль качества на производстве, научные исследования.

Госреестр СИ: 52797-13. Реестровый номер ГИСП: 10314491. Внесен в ЕРРРП: Да. Продукция российского происхождения (в реестре): Да.

Технические данные

Характеристики Р2М-18А/2 Анализатор цепей скалярный МИКРАН Р2М-18А/2

Мин. частота, кГц10000

Макс. частота, МГц18000

Госреестр СИДа

ИнтерфейсыLAN

Номер записи в Госреестре СИ52797-13

ПроизводительМИКРАН

Вес, кг11

Габариты17х39х40

Питание198-242

В комплекте

Комплектация Р2М-18А/2 Анализатор цепей скалярный МИКРАН Р2М-18А/2

АЦС-18А/1 ЖНКЮ.468151.025 — 1 шт., опция «01Р»
АЦС-18А/2 ЖНКЮ.468151.025-01 — 1 шт., опция «11Р»
АЦС-18А/3 ЖНКЮ.468151.025-02 — 1 шт., опция «03Р»
АЦС-18А/4 ЖНКЮ.468151.025-03 — 1 шт., опция «13Р»
АЦС-18А/5 ЖНКЮ.468151.026 — 1 шт., опции «01Р», «АТА/70»
АЦС-18А/6 ЖНКЮ.468151.026-01 — 1 шт., опции «11Р», «АТА/70»
АЦС-18А/7 ЖНКЮ.468151.026-02 — 1 шт., опции «03Р», «АТА/70»
АЦС-18А/8 ЖНКЮ.468151.026-03 — 1 шт., опции «13Р», «АТА/70»
Головка детекторная Д42-18-01 ЖНКЮ.467732.009-01 — 1 шт., тип III
Головка детекторная Д42-18-11 ЖНКЮ.467732.009-03 — 1 шт., тип N
Головка детекторная Д42-20-03 ЖНКЮ.467732.010-01 — 1 шт., тип IX вариант 3
Головка детекторная Д42-20-13 ЖНКЮ.467732.010-03 — 1 шт., тип 3,5 мм
Датчик КСВ ДК4-18-01Р-01Р ЖНКЮ.467739.008 — 1 шт., тип III
Датчик КСВ ДК4-18-11Р-11Р ЖНКЮ.467739.008-01 — 1 шт., тип N
Датчик КСВ ДК4-20-03Р-03Р ЖНКЮ.467739.007 — 1 шт., тип IX вариант 3
Датчик КСВ ДК4-20-13Р-13Р ЖНКЮ.467739.007-01 — 1 шт., тип 3,5 мм
Кабель СВЧ КСА18А-01-01-600 ЖНКЮ.685675.007 — 1 шт., тип III, 0,6 м
Кабель СВЧ КСА18А-01-01-1000 ЖНКЮ.685675.007-01 — 1 шт., тип III, 1,0 м
Кабель СВЧ КСА18А-11-11-600 ЖНКЮ.685675.007-03 — 1 шт., тип N, 0,6 м
Кабель СВЧ КСА18А-11-11-1000 ЖНКЮ.685675.007-04 — 1 шт., тип N, 1,0 м
Кабель СВЧ КСА20А-03-03-600 ЖНКЮ.685675.011 — 1 шт., тип IX вариант 3, 0,6 м
Кабель СВЧ КСА20А-03-03-1000 ЖНКЮ.685675.011-01 — 1 шт., тип IX вариант 3, 1,0 м
Кабель СВЧ КСА20А-13-13-600 ЖНКЮ.685675.011-03 — 1 шт., тип 3,5 мм, 0,6 м
Кабель СВЧ КСА20А-13-13-1000 ЖНКЮ.685675.011-04 — 1 шт., тип 3,5 мм, 1,0 м
Нагрузка комбинированная НКХ1-18-01 ЖНКЮ.468518.008 — 1 шт., тип III
Нагрузка комбинированная НКХ1-18-11 ЖНКЮ.468518.008-01 — 1 шт., тип N
Нагрузка комбинированная НКХ2-20-03 ЖНКЮ.468518.010 — 1 шт., тип IX вариант 3
Нагрузка комбинированная НКХ2-20-13 ЖНКЮ.468518.010-01 — 1 шт., тип 3,5 мм
Переход коаксиальный ПК2-18-11Р-01 ЖНКЮ.468562.016-02 — 1 шт., тип N розетка - тип III вилка
Переход коаксиальный ПК2-18-01Р-11 ЖНКЮ.468562.016-01 — 1 шт., тип III розетка - тип N вилка
Переход коаксиальный ПК2-18-01-03Р ЖНКЮ.468562.013 — 1 шт., тип III вилка - тип IX вариант 3 розетка
Переход коаксиальный ПК2-18-01Р-03 ЖНКЮ.468562.014 — 1 шт., тип III розетка - тип
Переход коаксиальный ПК2-18-01-13Р ЖНКЮ.468562.01-01 — 1 шт., тип III вилка - тип 3
Переход коаксиальный ПК2-18-01Р-13 ЖНКЮ.468562.014-01 — 1 шт., тип III розетка - тип
Переход коаксиальный ПК2-18-11-03Р ЖНКЮ.468562.013-02 — 1 шт., тип N вилка - тип IX
Переход коаксиальный ПК2-18-11Р-03 ЖНКЮ.468562.014-02 — 1 шт., тип N розетка - тип
Переход коаксиальный ПК2-18-11-13Р ЖНКЮ.468562.013-03 — 1 шт., тип N вилка - тип 3,5
Переход коаксиальный ПК2-18-11Р-13 ЖНКЮ.468562.014-03 — 1 шт., тип N розетка - тип
Переход коаксиальный ПК2-20-03Р-13 ЖНКЮ.468562.019-01 — 1 шт., тип IX вариант 3 розетка
Переход коаксиальный ПК2-20-13Р-03 ЖНКЮ.468562.019-02 — 1 шт., тип 3,5 розетка - тип
Кабель Ethernet ЖНКЮ.685611.077 — 1 шт., патч-корд Cat.5е
Кабель питания ЖНКЮ.685631.067 — 1 шт., евростандарт, с заземляющим проводником
Формуляр ЖНКЮ.468166.027ФО — 1 шт.
Методика поверки ЖНКЮ.468166.027ДЗ — 1 шт.
Руководство по эксплуатации ЖНКЮ.468166.027РЭ — 1 шт., три части
Программный комплекс Р2М ЖНКЮ.02007-07 — 1 шт., поставляется на цифровом носителе
Упаковка ЖНКЮ.468916.005 — 1 шт.
