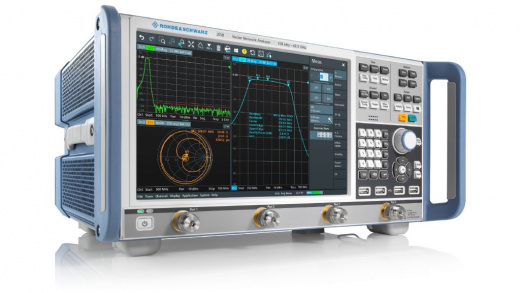

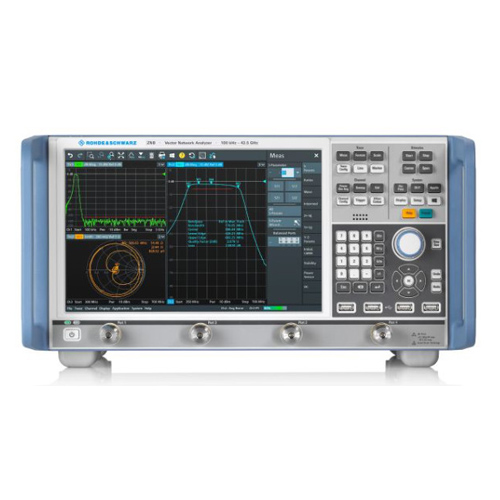

R&S ZNB8 Векторный анализатор цепей от 9 кГц до 8.5 ГГц (4 порта Rohde & Schwarz ZNB8

Векторный анализатор цепей R&S ZNB8 — высокопроизводительный прибор для анализа радиочастотных и СВЧ-компонентов, обеспечивающий исключительную точность измерений в широком частотном диапазоне от 9 кГц до 8,5 ГГц.

Прибор оснащен 4 портами и поддерживает разъем N-типа (розетка). С его помощью можно определять и анализировать параметры импеданса, модуляции и спектра сигналов в различных сетевых приложениях.

Основные характеристики

• Диапазон частот: от 9 кГц до 8,5 ГГц
• Динамический диапазон: до 140 дБ
• Количество портов: 4
• Время развертки: 4 мс для 401 точки
• Диапазон развертки по мощности: 98 дБ
• Дисплей: 12,1 дюйма WXGA (1280х800 пикселей)
• Интерфейсы: USB, LAN, GPIB
• Вес: 16 кг
• Размер (ВхШхГ): 23,96х46,25х36,15 см
• Страна производства: Германия

Ключевые возможности

• Комплексные S-параметры — точное измерение коэффициентов отражения и передачи в многопортовых системах.
• Режим реального времени — мониторинг изменений параметров без прерывания измерений.
• Встроенный генератор сигналов — упрощение тестирования активных компонентов (усилителей, смесителей).
• Автоматическая калибровка — поддержка методов SOLT, TRL, ECal для минимизации системных ошибок.
• Расширенный анализ во временной области — TDR (рефлектометрия) для диагностики линий передачи.

Области применения

• Разработка РЧ-компонентов: антенные системы, фильтры, усилители мощности
• Производственный контроль: массовое тестирование устройств с гарантией повторяемости
• Авиакосмическая и оборонная промышленность: тестирование радаров, спутниковой связи
• Исследования и образование: изучение новых материалов и технологий передачи сигналов
