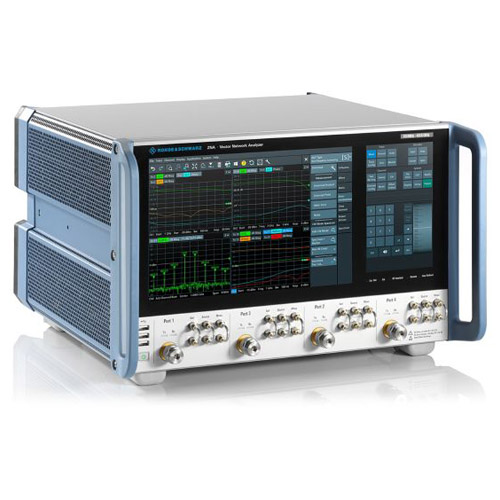

R&S ZNA26 Векторный анализатор цепей Rohde & Schwarz ZNA26
R&S ZNA26 — высокоточный 2- или 4-портовый векторный анализатор цепей с диапазоном частот от 10 МГц до 26,5 ГГц. Прибор предлагает ВЧ-характеристики, широкий спектр программных функций и уникальную концепцию аппаратного обеспечения, позволяя глубже понять и оптимизировать радиочастотные системы.
Поддерживает измерения S-параметров, коэффициента шума, нелинейных характеристик и межмодуляционных искажений. Встроенный трехуровневый источник сигнала обеспечивает стабильное возбуждение тестируемых устройств. Функция компенсации потерь в фидерах и кабелях повышает точность измерений в реальных условиях.
Прибор используется при разработке, производстве и тестировании антенн, фильтров, усилителей, смесителей и других СВЧ-устройств.
Основные характеристики:
- Диапазон частот: от 10 МГц до 26,5 ГГц
- Динамический диапазон: 147 дБ
- Скорость сканирования: до 700 мс на 1001 точку
- Разрешение по частоте: 1 Гц
- Количество портов: 2 или 4
- Дисплей: 12,1 дюйма WXGA (1280х800 пикселей)

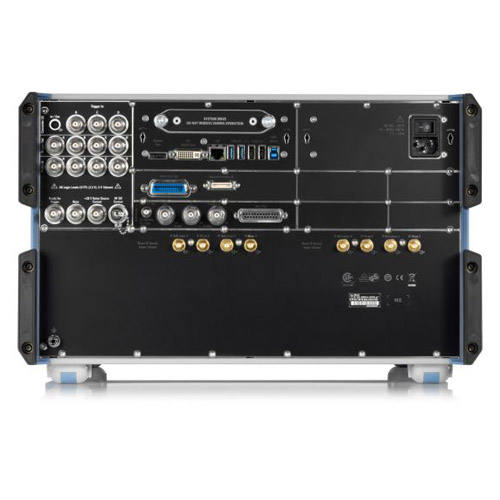

- Интерфейсы: USB, LAN, GPIB
Преимущества: высокая точность за счёт улучшенных алгоритмов калибровки и температурной стабильности, гибкость (многопортовые измерения до 24 портов и нелинейный анализ), производительность благодаря аппаратному ускорению обработки данных, интуитивный сенсорный интерфейс.
Анализатор ZNA26 представлен в двух вариантах:
- R&S®ZNA26, номер заказа 1332.4500.22 — 2 порта, от 10 МГц до 26,5 ГГц, соединитель 3,5 мм (папа)
- R&S®ZNA26, номер заказа 1332.4500.24 — 4 порта, от 10 МГц до 26,5 ГГц, соединитель 3,5 мм (папа)
Устройство сочетает высокую точность, скорость измерений и гибкость конфигураций. Дополнительные опции расширяют функционал, адаптируя прибор под специфические задачи.
