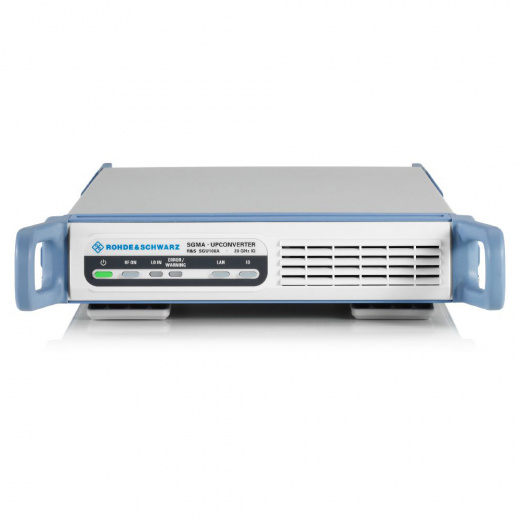

R&S SGU100A Повышающий преобразователь частоты Rohde & Schwarz SGU100A, с опциями SGU-B120V, SGU-B26, SGU-Z4

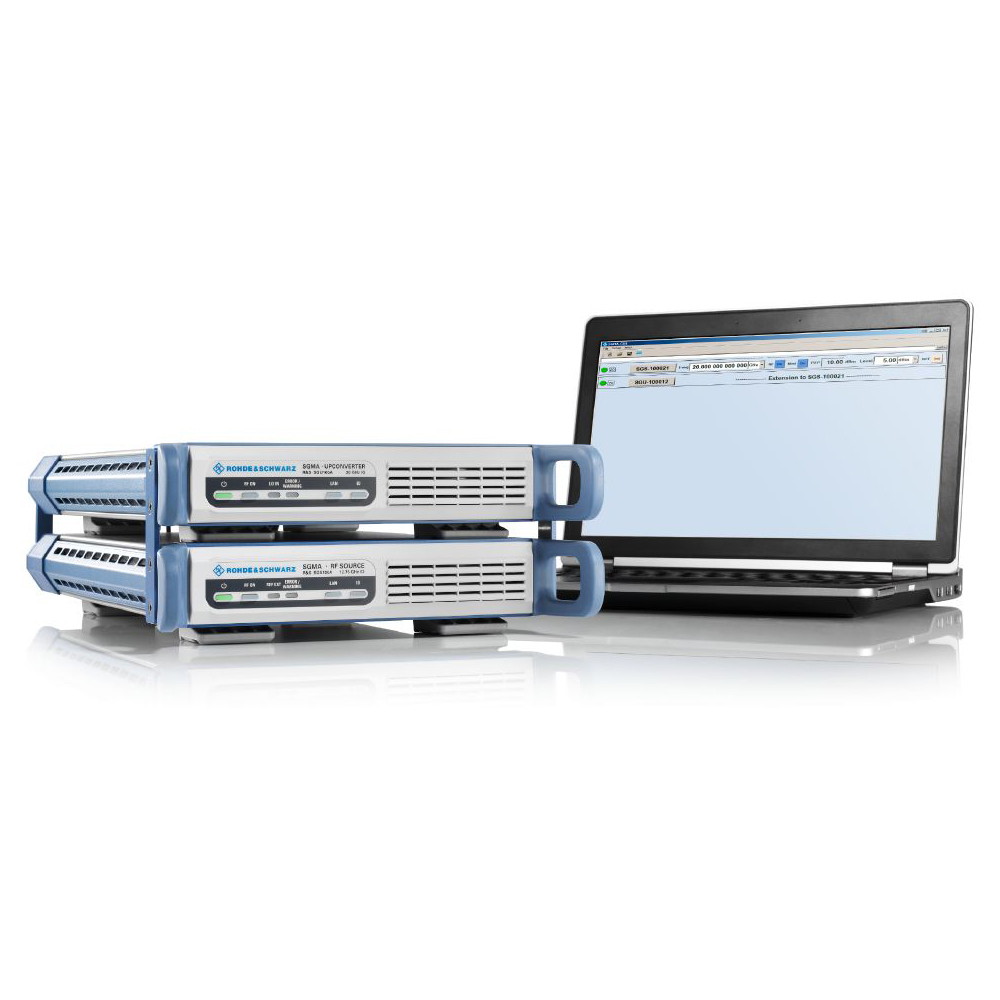

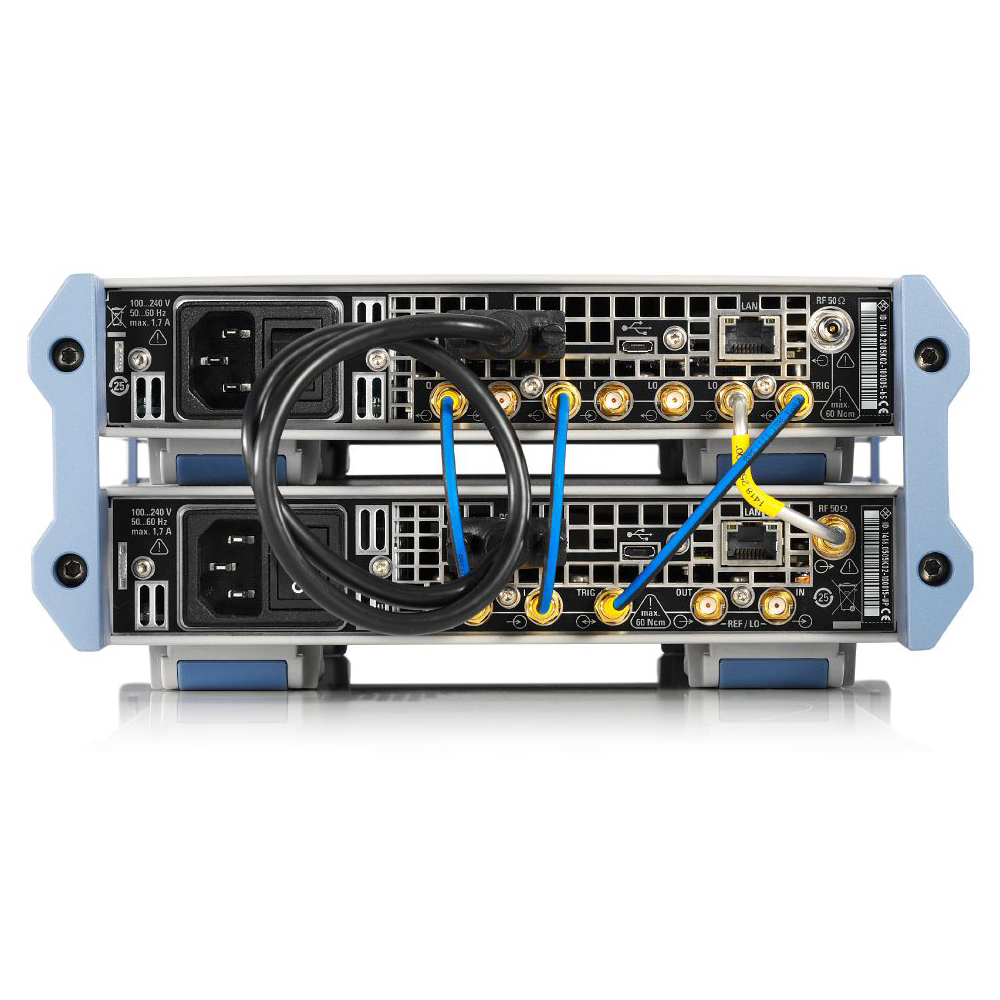

R&S SGU100A — повышающий преобразователь частоты 10 МГц – 20 ГГц с векторной модуляцией (опция B120V) и механическим ступенчатым аттенюатором –120 дБм (B26). Совместно с SGS100A (комплект подключения Z4) обеспечивает полное векторное модулированное решение до 20 ГГц с высокой выходной мощностью.

Устройство спроектировано для бесшовной интеграции с векторными генераторами сигналов и работы в составе автоматизированных измерительных комплексов. Поддерживается полоса модуляции до 2 ГГц (±1000 МГц относительно несущей). Архитектура SGMA обеспечивает высокую скорость настройки частоты и уровня (менее 2 мс через интерфейс PCI Express).

Технические особенности:

• Диапазон выходных частот: от 10 МГц до 20 ГГц (с опцией B120V)
• Диапазон установки уровня: от –120 дБм до +25 дБм
• Максимальный выходной уровень (на 20 ГГц): +21 дБм (типовое значение)
• Полоса частот модуляции (I/Q): до 2 ГГц (на частотах свыше 12 ГГц)
• Подавление субгармоник: менее –65 дБ относительно несущей
• Время установления частоты: менее 2 мс через шину PCI Express
• Погрешность уровня: менее 0,9 дБ в диапазоне до 20 ГГц
• Отношение сигнала к паузе при импульсной модуляции: более 80 дБ

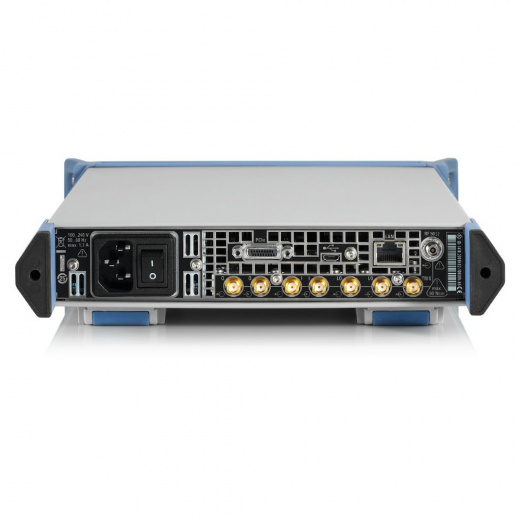

Габариты: 250 x 52,5 x 401 мм, 1 HU, 1/2 ширины 19-дюймовой стойки. Масса полностью оснащённого прибора: 4,0 кг.
