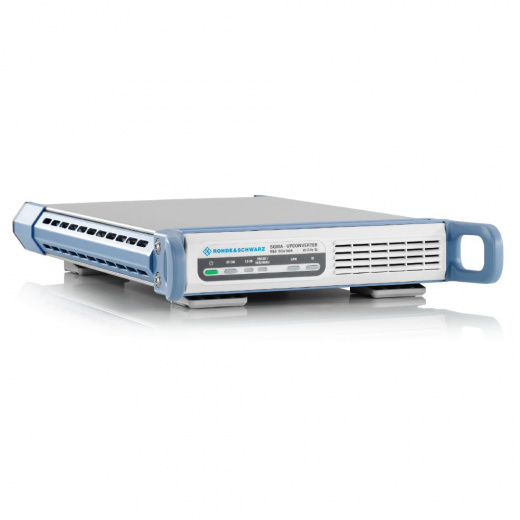

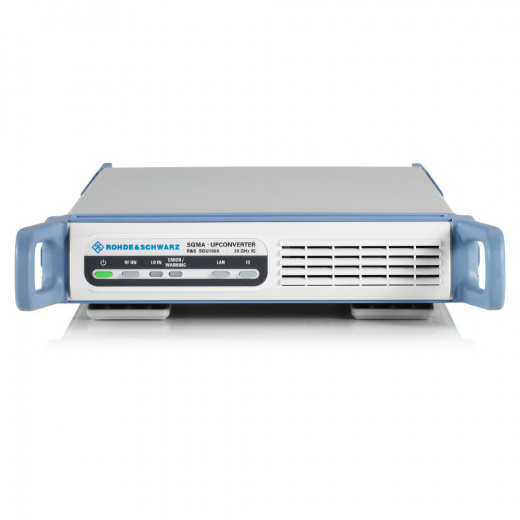

R&S SGU100A Повышающий преобразователь частоты Rohde & Schwarz SGU100A, с опциями SGU-B120V, SGU-B140V, SGU-B26, SGU-Z4

R&S SGU100A — повышающий преобразователь частоты с векторной модуляцией до 40 ГГц, предназначенный для работы в составе автоматизированных измерительных комплексов серии SGMA (Signal Generation and Modulation Advanced). Прибор спроектирован для бесшовной интеграции с векторными генераторами сигналов, работая с ними как единое виртуальное устройство.

• Опция SGU-B120V — расширение диапазона от 10 МГц до 20 ГГц, I/Q (с векторной модуляцией)
• Опция SGU-B140V — расширение диапазона частот до 40 ГГц, CW
• Опция SGU-B26 — механический ступенчатый аттенюатор для высокого динамического диапазона
• Опция SGU-Z4 — специализированный комплект соединительных кабелей для стыковки с базовым генератором серии SGS

Технические характеристики:

• Аналоговые каналы — 1
• Диапазон частот — 10 МГц – 40 ГГц
• Фазовый шум — -126 дБн/Гц
• Гармонические искажения — -65 дБн
• Динамический диапазон — -120 дБ
• Выходная мощность — +21 дБм
• Интерфейс — USB, LAN
• Размер (ВхШхГ) — 25х5,25х40,1 см
• Вес — 4 кг

Преобразователь применяется в автоматизированных испытательных стендах для производства СВЧ-компонентов, при тестировании спутниковых приемопередатчиков, а также в научно-исследовательских лабораториях.
