R&S PWC200 Преобразователь плоских волн Rohde & Schwarz PWC200
Преобразователь плоских волн R&S PWC200 — высокоточное измерительное устройство, предназначенное для создания и измерения электромагнитных полей в контролируемых условиях. Прибор формирует равномерное распределение электромагнитного поля в рабочей зоне, что критически важно для точных измерений параметров радиоэлектронного оборудования.

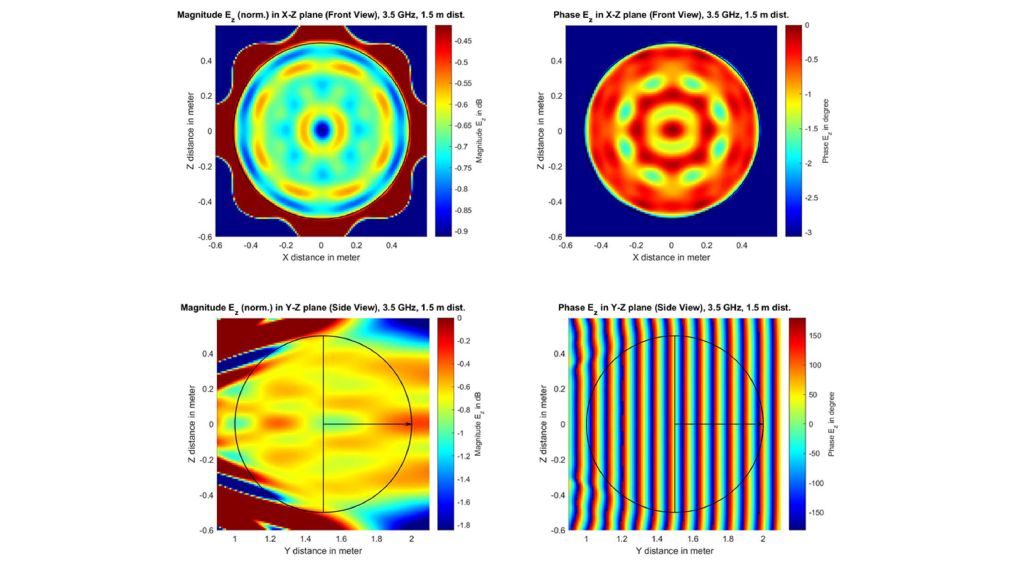

Принцип работы основан на преобразовании входного сигнала в плоское электромагнитное поле с минимальными искажениями. Благодаря инновационной конструкции излучающей антенны и системе коррекции поля достигается высокая однородность распределения напряжённости поля в рабочей области.
Преобразователь работает в связке с векторным анализатором цепей Rohde & Schwarz, таким как ZNA или ZNB. Система автоматически выполняет необходимые сканирования и вычисления, предоставляя готовые результаты в виде точных диаграмм направленности и ключевых параметров антенн.
Технические характеристики
- Диапазон частот: основной 2,3 – 3,8 ГГц, расширенный 1,7 – 5 ГГц
- Размер безэховой зоны: до 1,05 м в диаметре
- Поляризация: одинарная линейная
- Плотность падающей мощности: < 17 дБм/см²
- Искажение третьего порядка: < –77 дБн (изм.)
- ВЧ-разъём: 2 × N(f)
- Габариты (ШхВхГ): 172 см × 172 см × 28 см
- Вес: 80 кг
Области применения
- Калибровка и тестирование антенн: измерение коэффициента усиления, диаграммы направленности, КСВН и поляризационных характеристик
- Разработка антенных решёток и систем MIMO: валидация и диагностика отдельных элементов и всей решётки
- Испытания в области телекоммуникаций: антенны базовых станций 5G NR, IoT-устройства, спутниковые терминалы
- Научные исследования в области электромагнетизма и распространения радиоволн
Ключевые особенности

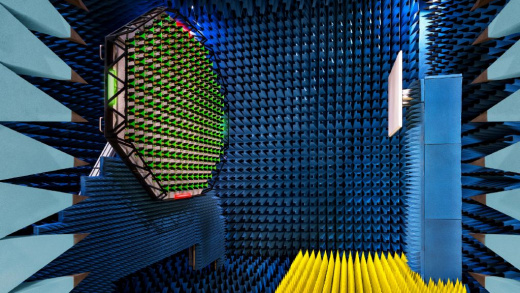

В основе устройства лежит фазированная антенная решётка из 156 широкополосных плоскостных антенн бегущей волны, создающая безэховую зону диаметром свыше 1,05 метра. Система позволяет тестировать базовые станции 5G с многоэлементными MIMO-антеннами на расстоянии 1,5 метра вместо требуемых 23,5 метра для дальней зоны.
Программное обеспечение включает четыре основных инструментальных модуля:
- Имитация полей (R&S PWC-K10)
- Автоматическая калибровка потерь в тракте передачи сигнала (R&S PWC-K50)
- Самодиагностика и проверка исправности оборудования (R&S PWC-K70)
- Измерение плотности мощности (R&S PWC-K80)
Встроенная система самодиагностики позволяет проверять оборудование без перемещения компонентов. Функция электронного сканирования автоматически измеряет плотность мощности и выполняет калибровку коэффициента мощности в реальном времени. Управление комплексом осуществляется через ПО R&S AMS32 или специализированное ПО для работы в эфире, результаты измерений экспортируются в формат CSV.
Идеально подходит для научно-исследовательских институтов, производителей антенных систем и телекоммуникационных компаний, где требуется высокая точность и воспроизводимость результатов измерений.
