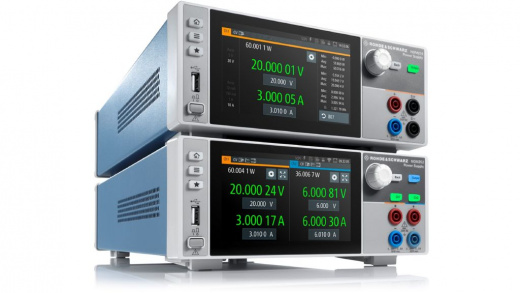

R&S NGM201 Источник питания постоянного тока 20 В Rohde & Schwarz NGM201, 6 A, 60 Вт
Одноканальный программируемый блок питания R&S NGM201. Выходная мощность 60 Вт, напряжение 0-20 В, ток 6 А. Оснащен цветным 5-дюймовым дисплеем, интерфейсами LAN/USB/GPIB (опция). Идеален для разработки, производства и исследований.
Блок питания программируемый одноканальный R&S NGM 201 представляет собой высокоточный одноканальный источник питания, разработанный для решения сложных измерительных задач. Прибор обеспечивает выходную мощность до 60 Вт и способен работать как в режиме источника, так и в режиме нагрузки благодаря двухквадрантной архитектуре выходных каскадов. Особенностью устройства является его способность быстро стабилизировать нагрузку (менее 30 мкс) и минимальные уровни остаточных пульсаций. Прибор оснащен функцией имитации аккумуляторной батареи, что позволяет проводить реалистичные испытания электронных устройств.
Технические характеристики:
- Количество выходных каналов: 1
- Выходная мощность: 60 Вт
- Выходное напряжение на канал: от 0 В до 20 В
- Выходной ток на канал: 0-6 А (≤ 6 В); 0-3 А (> 6 В)
- Функции измерения: напряжение, сила тока, мощность, энергия
- Скорость сбора данных: до 500 тыс. выборок в секунду
- Пульсации и шум: <500 мкВ (СКЗ); <1 мА (СКЗ)
- Интерфейсы: LAN (LXI Core), USB, GPIB (опция)
- Дисплей: цветной TFT, сенсорный, 5 дюймов
- Размер (ВхШхГ): 9,7х22,2х43,6 см
- Вес: 7,2 кг
- Страна производства: Германия
Ключевые особенности:
- Высокая точность измерений — разрешающая способность до 6,5 разрядов при измерении напряжения, тока и мощности.
- Защита и безопасность — гальваническая изоляция выходных каналов, незаземленные каналы и релейная изоляция выходного каскада.
- Двухквадрантная архитектура — работа как в качестве источника, так и потребителя тока.
- Быстродействие системы — скорость отклика менее 30 микросекунд при изменении нагрузки, сбор данных до 500 000 отсчетов в секунду.
- Измерительные возможности — многодиапазонная система измерений с четырьмя диапазонами тока, встроенный вольтметр.
- Функции имитации — режим эмуляции аккумуляторной батареи.
- Удобство использования — сенсорный интерфейс с высоким разрешением, функции QuickArb и EasyRamp, сохранение настроек.

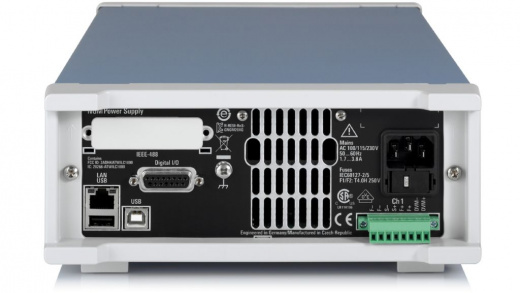

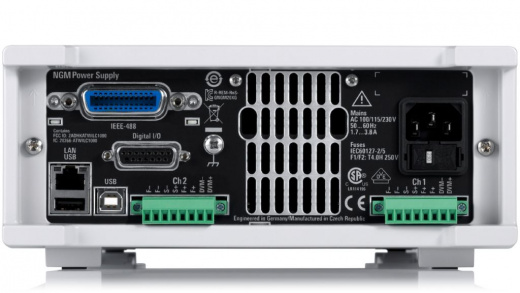

- Лабораторное применение — разъемы на передней и задней панелях, возможности дистанционного управления, компактные размеры.
Дополнительные опции:
- R&S®NGM-B105 (3641.6220.02) — интерфейс IEEE-488 (GPIB)
- R&S®NGM-B301 (3689.6208.02) — повышенная точность в диапазоне 10 А
- R&S®NGM-K103 (3643.9904.02) — цифровой триггерный ввод/вывод
- R&S®NGM-K104 (3643.9927.02) — функция цифрового вольтметра, дополнительный измерительный вход
- R&S®NGM-K106 (3636.6626.02) — симуляция батареи
- R&S®HZN96 (3638.7813.02) — адаптер для 19" стойки, 2HU
