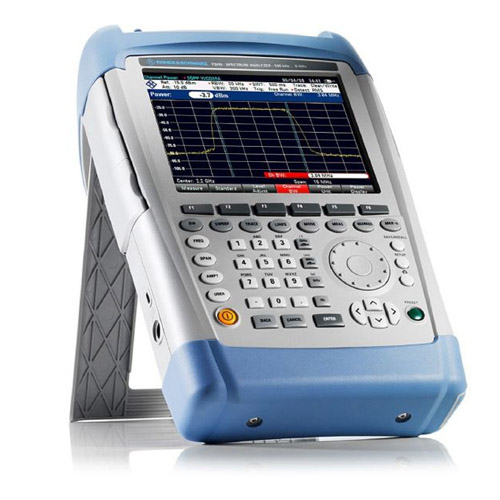

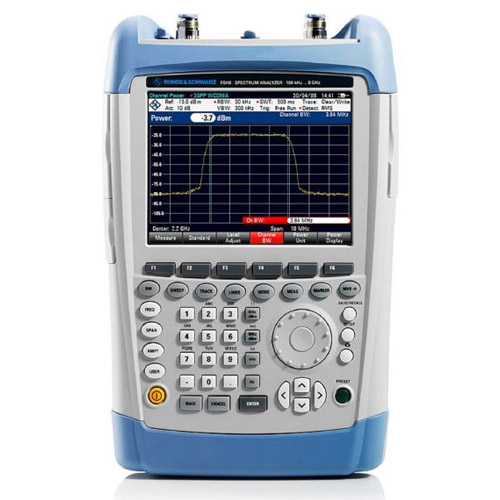

R&S FSH20 Портативный анализатор спектра с предварительным усилителем (модель 20 Rohde & Schwarz FSH20
R&S FSH20 — портативный анализатор спектра Rohde & Schwarz с диапазоном частот от 9 кГц до 20 ГГц.
Модель оснащена встроенным радиочастотным предусилителем, что обеспечивает низкий уровень собственных шумов (DANL): типичное значение составляет от -106 дБм (в диапазоне 9 кГц – 100 кГц) до -135 дБм (на 20 ГГц) при выключенном предусилителе. Базовый прибор поддерживает полосы разрешения (RBW) от 1 Гц до 3 МГц и стандартные детекторы (пиковый, RMS, усредненный).
С опцией R&S FSH-K43 прибор приобретает функции ресивера для предварительных ЭМС-измерений, включая полосы CISPR (200 Гц, 9 кГц, 120 кГц, 1 МГц) и детектор квазипиковых значений.
- Высокая чувствительность и широкий динамический диапазон
- Максимальный входной уровень +30 дБм при аттенюации ≥10 дБ
- Защита по IP51 (до IP54 с чехлом R&S HA-Z222)
- Рабочая температура от –10 °C до +55 °C
- Литий-ионная батарея ёмкостью до 6,75 А·ч, работа от батареи до 4.5 ч

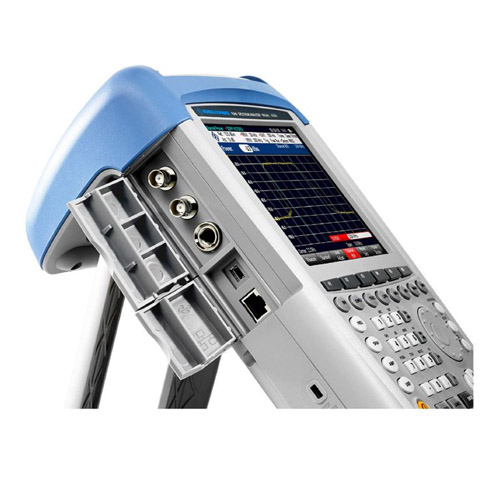

- Удалённое управление по LAN (SCPI 1997.0), интерфейсы USB и SD-карта объёмом до 32 Гбайт
Поддерживаются опции для анализа сигналов сотовой связи: GSM/EDGE (K10), 3GPP WCDMA/HSPA+ (K44), LTE FDD/TDD (K50/K51), NB-IoT (K56), CDMA2000 и др. Поддержка 5G NR и специализированный анализ Wi-Fi не предусмотрены.
Применяется при развёртывании и обслуживании радиорелейных линий, сотовых сетей, спутниковых систем и радиолокационных станций, при измерениях ЭМС, поиске источников помех, проверке ВЧ-компонентов и антенн.
