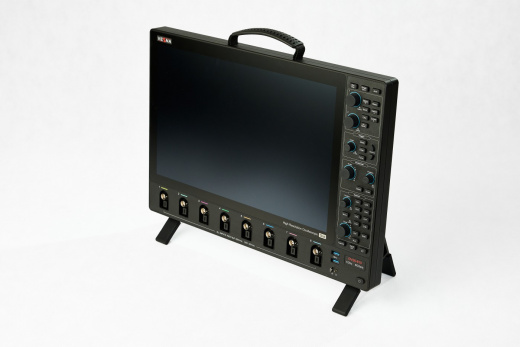

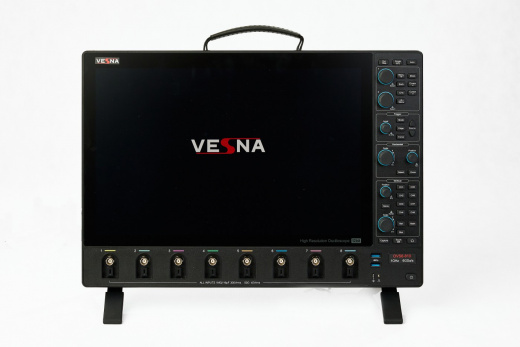

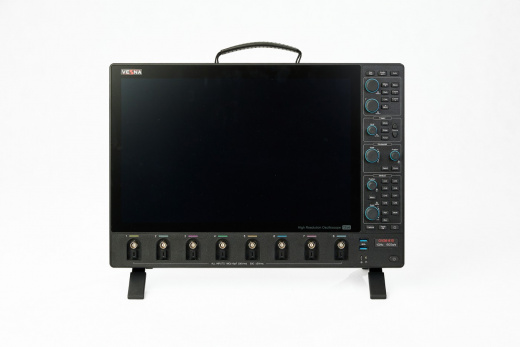

OVS6-805 Осциллограф лабораторный Vesna OVS6-805

Vesna OVS6-805 — прецизионный 8-канальный цифровой осциллограф лабораторный (DSO) с полосой пропускания 500 МГц, разработанный для анализа высокоскоростных и многоканальных электронных систем до полугигагерца.

Основные характеристики:

• Серия: OVS6
• Тип осциллографа: цифровой
• Тип оборудования: лабораторный
• Полоса пропускания: 500 МГц
• Аналоговые каналы: 8
• Вертикальное разрешение (АЦП): 12 бит
• Частота дискретизации: 3 Гвыб/с на канал, 6 Гвыб/с при объединении каналов
• Глубина памяти: 900 млн отсчетов на канал, 1800 млн отсчетов при объединении каналов
• Скорость захвата: 280 000 осциллограмм/с
• Входное сопротивление: 50 Ом / 1 МОм
• Дисплей: 16 дюймов, 1920x1200 px
• Запуск и декодирование по сигналам: I²C, SPI, UART, RS-232/RS-422/RS-485, CAN/CAN FD, MIL-STD-1553В, ARINC 429 (стандартно)
• Интерфейсы: RS-232, USB, LAN
• Масса: 4,6 кг
• Наличие батареи: нет

Область применения:

• Разработка коммуникационного оборудования: анализ сигналов телекоммуникационных систем, тестирование линий связи, модемов и приемопередатчиков на частотах до 500 МГц
• Целостность сигнала (SI): измерение параметров передачи данных, анализ глазковых диаграмм, оценка джиттера и перекрестных помех в высокоскоростных дифференциальных линиях
• Разработка силовой электроники: контроль многоканальных систем управления двигателями, одновременное измерение параметров входных и выходных цепей инверторов и преобразователей частоты
• Производство и контроль качества: автоматизированное тестирование электронных блоков на соответствие техническим спецификациям

Опции:

• Высокочастотный токовый пробник AC/DC, 100 МГц, 6А/30А, BNC
• AC токовый пробник RCP, 10 Гц–30 МГц, 200 мА–600 А (Pik), BNC
• AC токовый пробник СР2100В, DC–2,5 МГц, 10/100 А, BNC
• AC токовый пробник АСР1000, 10 Гц–100 кГц, 0,1 А–1000 А (Pik), BNC
• Высоковольтный дифференциальный пробник MDP, 100 МГц, 700 В–3000 В (Pik), BNC

Госреестр СИ: № 97479-26 до 22.01.2031. Все точные характеристики и свойства прибора уточняйте в официальной спецификации производителя.
