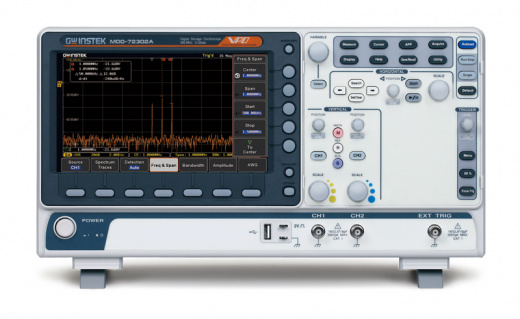

Осциллограф GW Instek MDO-72202AG
Осциллограф цифровой MDO-72202AG от GW Instek — решение для анализа высокочастотных сигналов. Новое поколение осциллографов MDO-72000A (AG) обеспечивает более достоверное отображение сигналов за счёт повышенной скорости выборки системы сбора данных и глубины памяти на каждый канал.
Анализатор спектра автоматически выбирает оптимальную частоту дискретизации в зависимости от частотного диапазона сигнала на входе; обработка выполняется на процессоре семейства Zynq SoC, что снижает время построения спектра.
Генератор сигналов — встроенный 2-канальный генератор сигналов произвольной формы до 25 МГц с возможностью выдачи модулированных колебаний. Частота дискретизации 200 МГц, разрешение по вертикали 14 бит, память 16 К. Доступны 13 предустановленных форм выходных сигналов, а также функции модуляции AM/FM/FSK и качания (ГКЧ).
Декодирование шин последовательных данных: серия MDO-72000A обеспечивает анализ последовательных шин на длине памяти 20М. Поддерживаются протоколы I2C и UART, а также шины CAN/LIN.
Цифровой регистратор поддерживается всеми моделями новой серии и позволяет использовать MDO-72202AG как 2-канальный регистратор данных с заданием времени записи и интервала выборки; данные сохраняются на USB-накопитель, во внутреннюю память или на удалённый ПК.
Поисковая машина обеспечивает поиск событий в отображаемом сигнале с маркировкой найденных событий; настройка параметров поиска выполняется аналогично настройке параметров запуска.
- Тип осциллографа: Цифровой
- Аналоговые каналы: 2
- Частота дискретизации: 2 ГВыб/с
- Полоса пропускания: 200 МГц
- Разрядность (АЦП): 8 бит
- Дисплей: TFT-цветной, диагональ 20 см, разрешение 800х480
- Объём памяти: 20 Мб
- Сопротивление входа: 1 МОм
- Интерфейс: USB, LAN
Госреестр СИ — №83463-21 до 25.10.2026 г. Страна производства: Тайвань.
