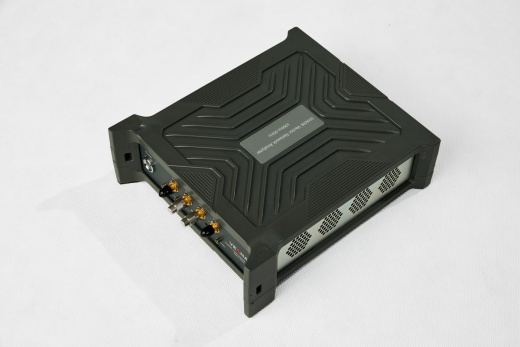

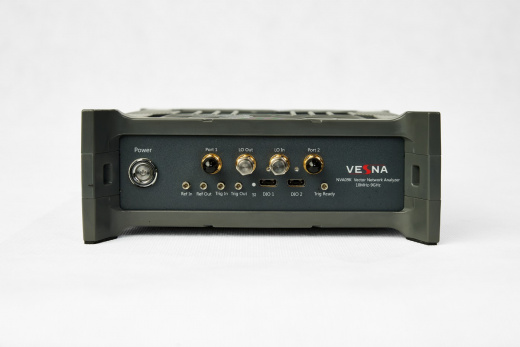

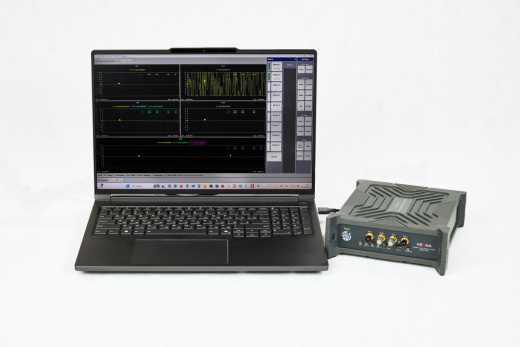

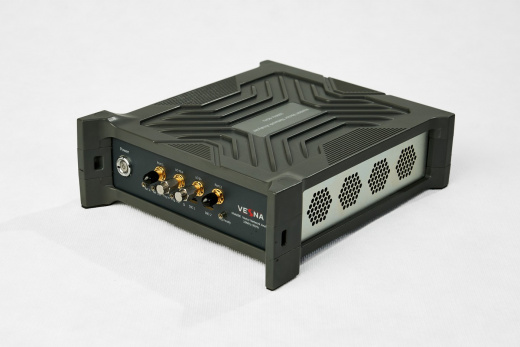

NVA09K Векторный анализатор цепей Vesna NVA09K

Vesna NVA09K — высокоскоростной векторный анализатор цепей серии VESNA NVA, предназначенный для точного измерения S-параметров радиочастотных и сверхвысокочастотных устройств в диапазоне от 10 МГц до 9 ГГц. Прибор измеряет все четыре S-параметра (S11, S12, S21, S22) двухпортовых устройств.

Основные особенности:

• Диапазон частот 10 МГц – 9 ГГц, полностью покрывает стандарты 4G, 5G (Sub-6 GHz) и Wi-Fi
• Динамический диапазон 102 дБ (типовое значение на 1 ГГц) для измерения фильтров и ослабителей с высоким затуханием
• Высокая скорость измерений (400 мкс/точку), критичная для серийного тестирования
• Расширенный анализ нелинейных характеристик активных устройств: компрессия P1dB и точки пересечения третьего порядка (IP3)
• Измерение преобразователей частоты и смесителей, включая характеристики преобразования
• Поддержка всех основных типов калибровки, включая ЭКМ (электронный калибровочный модуль)
• Управление через стандартные интерфейсы ЛВС и USB для автоматизации измерений

Область применения: разработка и производство активных устройств (усилителей мощности и МШУ) до 9 ГГц, тестирование преобразователей частоты, разработка и производство РЧ-компонентов (антенн, фильтров), метрология и калибровка.
