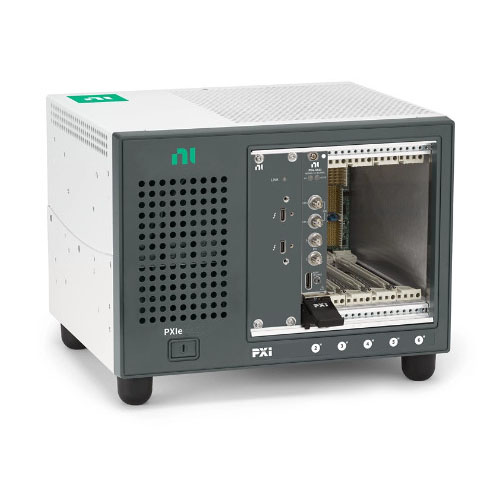

NI PXIe-AWG5100 Генератор сигналов произвольной формы 20 МГц (комплект National Instruments PXIe-AWG5100
NI PXIe-AWG5100 — комплект генератора сигналов произвольной формы формата PXI с 1 каналом и полосой 20 МГц. Включает 5-слотовое шасси PXIe-1083 и 1-канальный генератор PXIe-5413 с частотой дискретизации 800 Мвыб/с, 16-битным ЦАП и памятью 128 МБ.
Устройство позволяет генерировать пользовательские произвольные сигналы, а также стандартные функции, включая синусоидальный, прямоугольный, треугольный сигналы и сигнал пилообразной формы.
- Количество аналоговых каналов: 1
- Максимальная полоса пропускания: 20 МГц
- Максимальная частота дискретизации: 800 Мвыб/с (0,8 ГВыб/с)
- Разрядность ЦАП: 16 бит
- Выходное напряжение: от –12 В до +12 В
- Объём встроенной памяти: 128 МБ
- Разъем: SMA
- Поддержка произвольных сигналов: Да
- Интерфейсы: PXI Express, Thunderbolt 3, SMA (выход)
Шасси PXIe-1083 оснащено всеми гибридными разъёмами, системой охлаждения мощностью 58 Вт и интегрированным контроллером Thunderbolt™ 3 MXI-Express для управления через ноутбук. Четыре свободных слота PXI могут быть использованы для добавления других модулей, что позволяет создавать масштабируемые гибридные измерительные системы.
Применение: автоматизированная валидация устройств, генерация стандартных сигналов, создание сложных пользовательских сигналов, построение гибридных измерительных систем.
Комплектация: шасси, генератор, кабель Thunderbolt, SMA-кабель 50 Ом.
