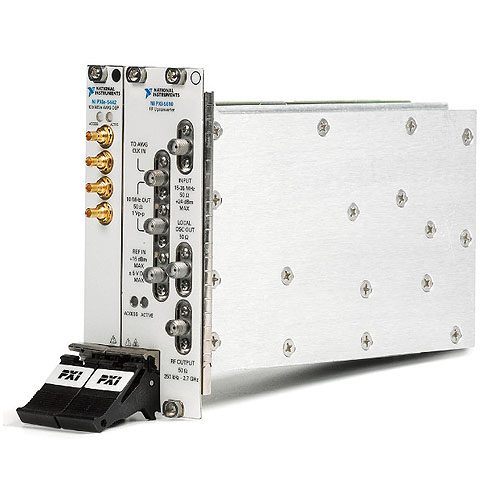

NI PXIe-5672 Векторный генератор сигналов от 250 кГц до 2 National Instruments PXIe-5672, 7 ГГц
NI PXIe-5672 — векторный генератор сигналов (VSG) диапазона 250 кГц – 2,7 ГГц с мгновенной полосой пропускания 20 МГц, выполненный в формате PXI Express и занимающий три слота.
Прибор построен на основе двух модулей: повышающего преобразователя частоты NI PXI-5610 и генератора произвольных сигналов NI PXIe-5442. Архитектура с квадратурным цифровым повышением частоты обеспечивает эффективную генерацию сигналов и минимизирует квадратурные ошибки.
- 16-битный ЦАП с частотой дискретизации 100 Мвыб/с (400 Мвыб/с с интерполяцией)
- Мгновенная полоса пропускания 20 МГц
- Выходная мощность от –145 дБм до +10 дБм
- Встроенный высокостабильный опорный генератор OCXO: стабильность ±20 ppb, точность ±50 ppb
- Поддерживаемые модуляции: AM, FM, PM, ASK, FSK, MSK, GMSK, PSK, QPSK, PAM, QAM
- Интерфейсы: PXI Express, RF OUTPUT (SMA), 10 MHz OUT (SMA), REF IN (SMA), LOCAL OSC OUT 0 (SMA), PFI 0/1 (SMB)
Управление прибором осуществляется через драйвер NI-RFSG, что обеспечивает интеграцию в экосистему National Instruments и совместимость со средами разработки LabVIEW и LabWindows/CVI.
Применение: НИОКР и создание прототипов систем связи (в том числе SDR, RFID, беспроводные сенсорные сети), тестирование приёмопередающих устройств, чипсетов и модулей связи, аэрокосмическая и оборонная промышленность, запись и воспроизведение сигналов.
