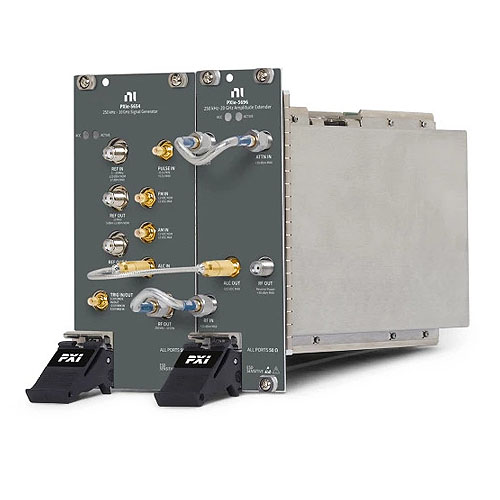

NI PXIe-5654 Генератор радиочастотных сигналов от 250 кГц до 20 ГГц National Instruments PXIe-5654

NI PXIe-5654 — высокопроизводительный генератор радиочастотных сигналов формата PXI Express с диапазоном частот от 250 кГц до 20 ГГц и частотным разрешением 0,001 Гц.

Основные особенности:

• Частотный диапазон 250 кГц … 20 ГГц, разрешение 0,001 Гц
• Выходная мощность PXIe-5654: от –10 дБм до +13 дБм; с модулем PXIe-5696: от –110 дБм до +24 дБм
• Разрешение по мощности 0,01 дБ
• Фазовый шум (1 ГГц, отстройка 10 кГц): –135 дБн/Гц
• Встроенные виды модуляции: AM, FM, PM, Pulse; минимальная длительность импульса 50 нс
• Вход внешнего опорного сигнала 1 … 20 МГц; выходы опорного сигнала 10 МГц и 100 МГц
• Интерфейсы: PXI Express, SMA (РЧ-выход, опорный вход/выход, модуляция)
• Количество каналов: 1
• Выходное сопротивление 50 Ом
• Вес PXIe-5654: 1 328 г; габариты (ВхШхГ): 6,1х13х21,4 см
• Модуль занимает три слота PXI Express (вместе с PXIe-5696 — пять слотов)

Применение: тестирование радиочастотных трактов и компонентов СВЧ-диапазона, разработка и отладка беспроводных устройств 5G и Wi-Fi, радиолокационные и спутниковые системы, калибровка и поверка измерительного оборудования.

Страна производства: США. Госреестр СИ: 66304-16.
