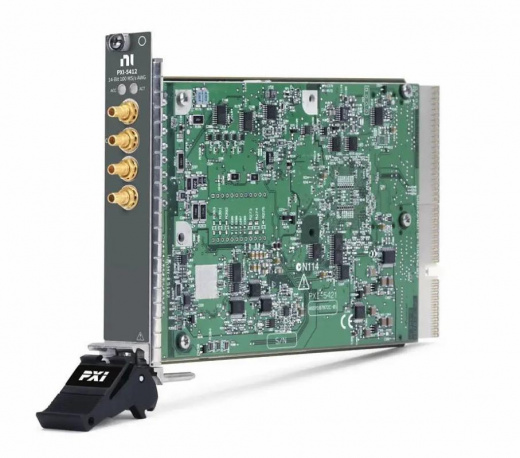

NI PXI-5412 Генератор сигналов произвольной формы 20 МГц National Instruments PXI-5412

PXI-5412 — генератор произвольной формы сигналов формата PXI разработки National Instruments для автоматизированных измерительных систем, производственного тестирования и лабораторных исследований.

• Один аналоговый выходной канал, разъём SMB
• Разрядность ЦАП 14 бит
• Максимальная частота дискретизации 100 Мвыб/с
• Выходное напряжение до ±12 В (пик)
• Программируемое выходное сопротивление 50 Ом или 75 Ом
• Объём встроенной памяти 8 МБ (стандартно), 32 МБ или 256 МБ (опционально)
• Максимальная частота синусоидального сигнала 20 МГц
• Максимальная частота прямоугольного сигнала 5 МГц
• Время нарастания/спада импульса < 20 нс
• Динамический диапазон без паразитных составляющих (SFDR) до 70 дБ (тип.)
• Интерфейсы: PXI, SMB (выход), SMB (CLK IN, PFI 0, PFI 1)
• Диапазон рабочих температур 0 °C … +55 °C

Поддерживаются режимы произвольной формы сигнала, произвольной последовательности, непрерывный, одиночный, шаговый и пакетный, а также генерация маркеров. Встроенный фазовый детектор (PLL) обеспечивает синхронизацию с опорным сигналом PXI_CLK10 или внешним сигналом.
