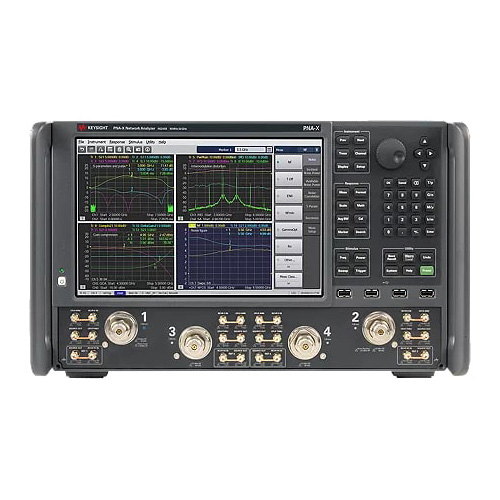

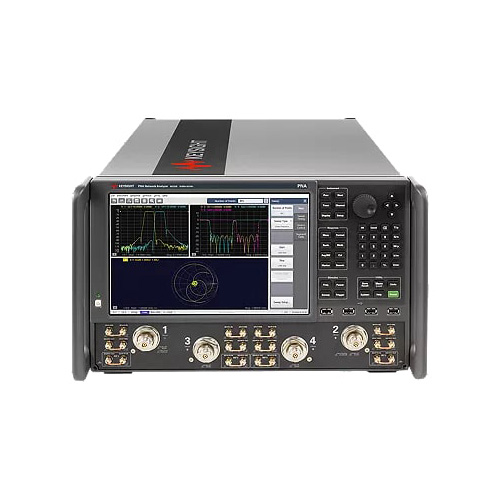

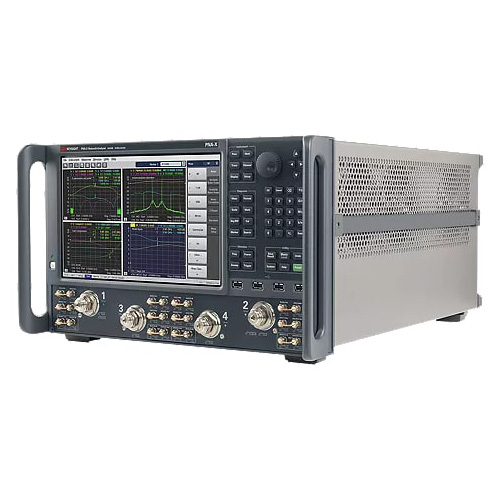

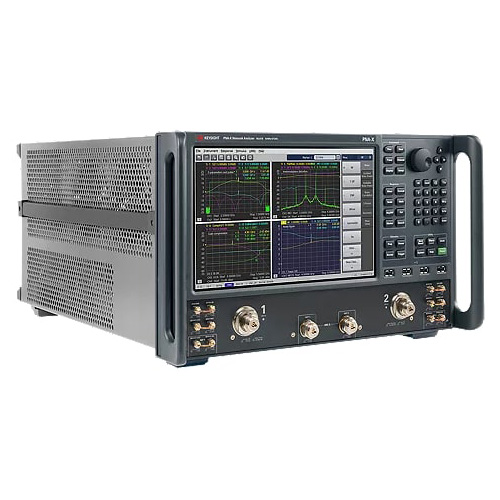

N5247B Векторный анализатор цепей от 10 МГц до 67 ГГц (PNA-X Keysight Technologies N5247B

Keysight N5247B PNA-X — мощный векторный анализатор цепей (Vector Network Analyzer, VNA) с диапазоном частот от 10 МГц до 67 ГГц. Прибор предназначен для комплексного анализа активных и пассивных компонентов и обеспечивает высочайшую точность измерений.

• Широкий частотный диапазон от 10 МГц до 67 ГГц — для компонентов систем 5G, аэрокосмической и оборонной промышленности, вплоть до миллиметрового диапазона.
• Высокая точность и системный динамический диапазон до 130 дБ при низком уровне шума — для точного измерения S-параметров высокодобротных фильтров и высоколинейных усилителей.
• Интегрированная архитектура измерений активных устройств: нелинейные измерения (Gain Compression, интермодуляционные искажения IMD, коэффициент шума Noise Figure) без дополнительного внешнего оборудования.
• Высокая скорость сканирования и измерений, что сокращает время тестирования, в том числе в производственных средах.
• Гибкие возможности калибровки: ECal, TRL и другие методы.
• Расширенные аналитические возможности ПО PNA-X, включая де-эмбеддинг и коррекцию влияния тестовых приспособлений.

Основные характеристики:

• Госреестр СИ — 73761-18
• Диапазон частот — 10 МГц - 67 ГГц
• Количество портов — 2/4
• Разъём — 1,85 мм вилка
• Дисплей — сенсорный ЖК-дисплей
• Сопротивление входа — 50 Ом
• Размер (ВхШхГ) — 65х45,9х28 см
• Вес — 49 кг
• Тип анализатора — лабораторный

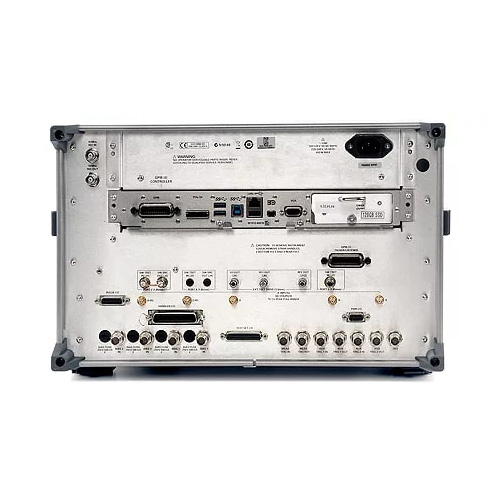

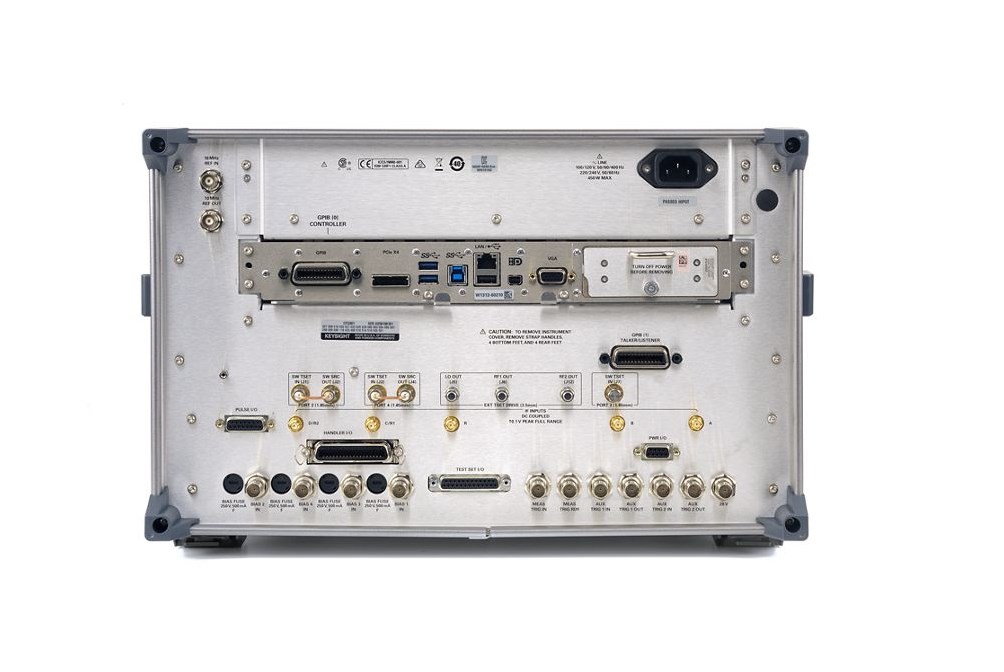

• Интерфейсы — USB, LAN, GPIB

Применение: разработка и тестирование компонентов беспроводной связи (5G, 6G, Wi-Fi 6/7), анализ усилителей мощности, фильтров, дуплексеров и антенн; аэрокосмическая и оборонная промышленность (радары, РЭБ, спутниковые коммуникации); производство полупроводниковых устройств; исследования и разработка в области материаловедения; образование и научные исследования.
