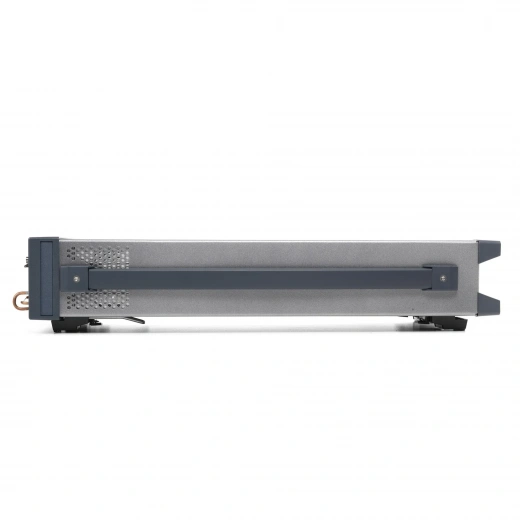

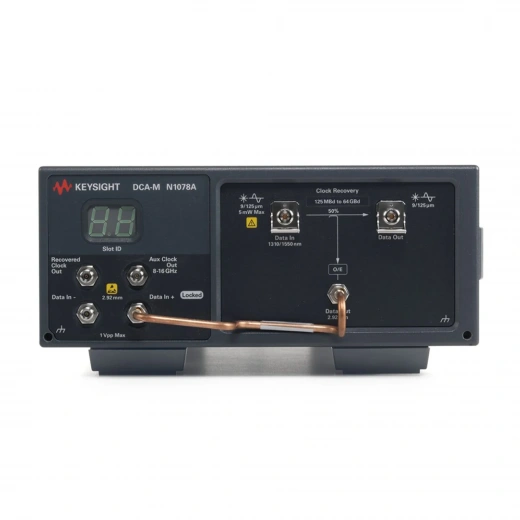

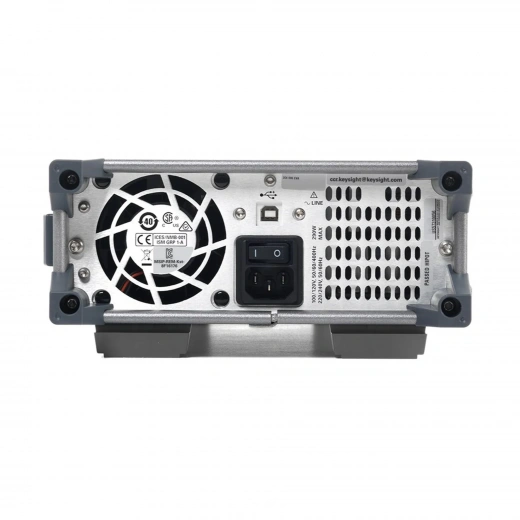

N1078A Модуль восстановления оптического/электрического тактового сигнала Keysight Technologies N1078A

Keysight N1078A — универсальный модуль восстановления оптических (8–56 Гбод, 850/1310/1550 нм) и электрических (8–64 Гбод NRZ/PAM4) тактовых сигналов. Низкий джиттер (< 90 фс rms), возможность работы до 112 Гбод (с опцией JSA).

Модуль используется для восстановления тактовых сигналов в диапазоне от 125 МБод до 64 ГБод, обеспечивая точное восстановление синхронизации для высокоскоростных оптических и электрических сигналов.

• Диапазон скорости передачи данных от 125 Мбод до 64 ГБод (непрерывный) для электрических и оптических сигналов данных NRZ и PAM4
• Восстановление тактовой частоты в соответствии со стандартами («Golden PLL») с регулируемым пиком и полосой пропускания контура до 20 МГц
• Фиксация ухудшенных сигналов («закрытые глаза») с помощью встроенного переменного эквалайзера (опция EVA)
• Анализ спектра джиттера (опция JSA)
• Измерения полосы пропускания и пиков ФАПЧ с ПО N1010300A FlexPLL и тестовым приложением N1081PLCA PCI Express ФАПЧ

Основные характеристики: полоса пропускания 20 МГц; разъем 2,92 мм; габариты (ВхШхГ) 8,8х20,7х48,5 см; вес 6,4 кг.
