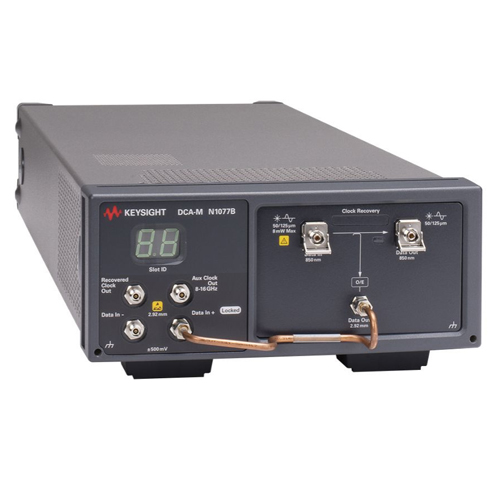

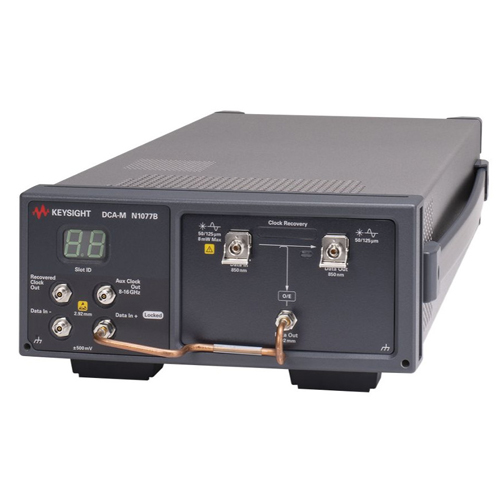

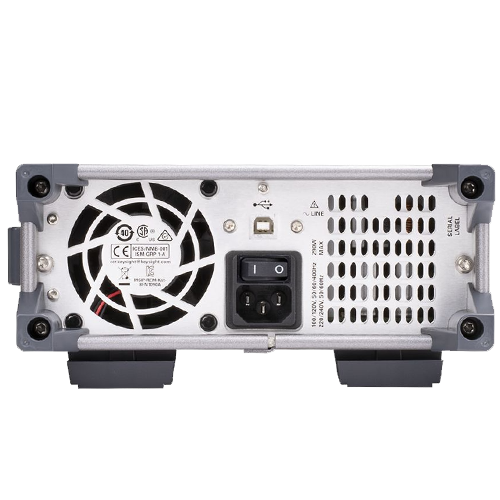

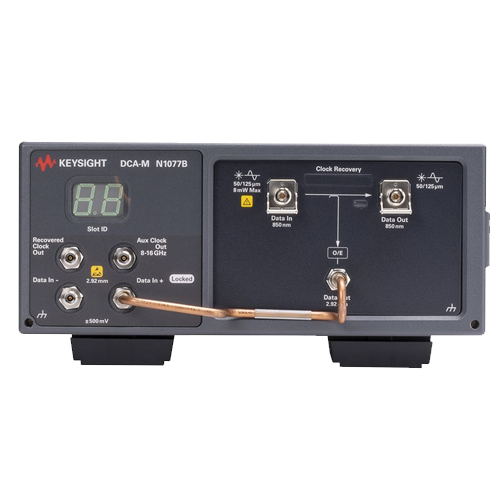

N1077B Модуль восстановления оптического/электрического тактового сигнала Keysight Technologies N1077B

Keysight N1077B — универсальный модуль восстановления оптических/электрических тактовых сигналов, поддерживающий стандарты NRZ и PAM4. Работает с сигналами до 64 Гбод и обеспечивает сверхнизкий остаточный случайный джиттер (менее 100 фс RMS).

Модуль предназначен для точного извлечения тактовой частоты из высокоскоростных сигналов в диапазоне от 125 МБод до 64 ГБод (включая PAM4 на скоростях до 58 ГБод). Применяется при тестировании и анализе оптических трансиверов, компонентов систем передачи данных и высокоскоростных интерфейсов.

Поддерживаемые стандарты:

• IEEE 802.3bs/cd (400GbE/800GbE)
• OTU4
• PON (ITU-T G.hsp)
• 32G Fibre Channel
• PCIe 5.0/6.0

Технические характеристики:

• Диапазон скорости передачи данных: от 125 Мбод до 64 ГБод (непрерывный) для электрических и оптических сигналов данных NRZ и PAM4
• Восстановление тактовой частоты в соответствии со стандартами («Golden PLL») с регулируемым пиком и полосой пропускания контура до 20 МГц
• Фиксация ухудшенных сигналов («закрытые глаза») с помощью встроенного эквалайзера (опция EVA)
• Анализ спектра джиттера (опция JSA)
• Разъем: 2,92 мм
• Сопротивление входа: 50 Ом
• Интерфейс: USB
• Размер (ВхШхГ): 8,8х21,2х48,5 см
• Вес: 6,4 кг

Комплектация: USB-кабель, шнур питания.
