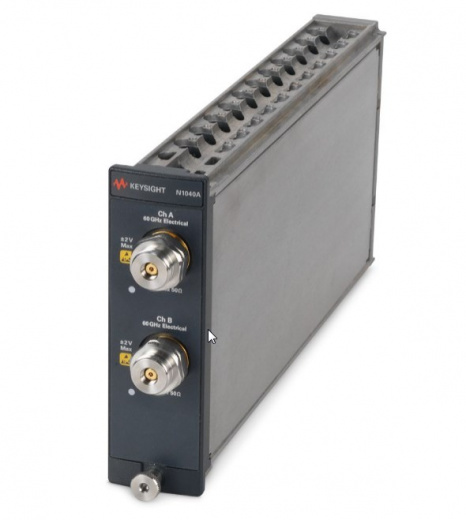

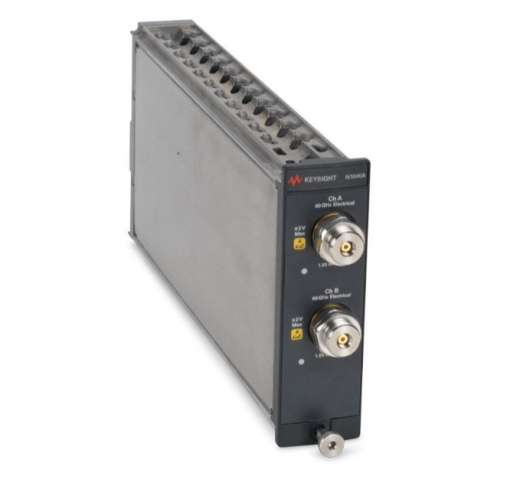

N1040A Модуль двух электрических каналов Keysight Technologies N1040A
Keysight N1040A — двухканальный модуль, предназначенный для подключения к мэйнфрейму N1000A DCA-X, который обеспечивает два электрических канала с максимальной полосой пропускания 33 или 60 ГГц в зависимости от выбранной конфигурации.
Модуль предназначен для высокоточных измерений сигналов в высокоскоростных системах: анализа целостности сигнала, измерения параметров глазковой диаграммы, джиттера, а также TDR/TDT и S-параметров при тестировании трансиверов, печатных плат, кабелей и компонентов высокочастотных интерфейсов.
- Поддержка стандартов PCIe 5.0/6.0, IEEE 802.3bs/cd/ck (400GbE/800GbE), OTU4, 32G Fibre Channel и других
- Два электрических канала (аналоговые каналы — 2)
- Частота дискретизации — 0.25 МГц
- Форм-фактор — модульный
- Разъем — 1,85 мм вилка, 2,92 мм
- Сопротивление входа — 50 Ом
- Максимальная частота дискретизации — 250 кГц (эквивалентное время)
- Операционная система — Windows 10
- Внутренний джиттер — ≤ 90 фс rms
Комплектация: основной модуль Keysight N1040A, кабели для подключения, блок питания, руководство пользователя, программное обеспечение для настройки и калибровки.
Опции: N1040A-COC (сертификат калибровки), N1040A-UK6 (сертификат коммерческой калибровки с данными испытаний), N1040A-033 (полоса пропускания 20/33 ГГц, входы 2,92 мм), H1040A-060 (полоса пропускания 20/33/40/60 ГГц, входы 1,85 мм), N1040A-IRC (коррекция импульсного отклика).
