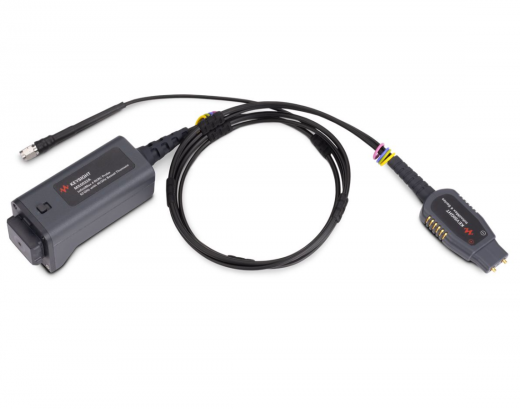

MX0032A Активный дифференциальный пробник InfiniiMax Keysight Technologies MX0032A, 52 ГГц с датчиком Бесселя-Томсона 40 ГГц

Keysight MX0032A — активный дифференциальный пробник серии InfiniiMax 4 с полосой пропускания 52 ГГц и встроенным аппаратным фильтром Бесселя-Томсона 40 ГГц.

Пробник построен на архитектуре RCRC (резистивно-емкостная-резистивно-емкостная цепь), обеспечивает идеальную переходную характеристику без паразитных выбросов и звона и минимизирует нагрузку на тестируемое устройство. Предназначен для анализа сверхвысокоскоростных интерфейсов, верификации PCIe 6.0/7.0 и 800G/1.6T Ethernet, анализа глазковых диаграмм и измерения джиттера.

• Полоса пропускания: до 52 ГГц (Брикволл), 40 ГГц (Бессель-Томсон)
• Время нарастания: менее 9 пс
• Сопротивление входного постоянного тока: 100 кОм; дифференциальное входное сопротивление 50 кОм на низких частотах
• Разъемы: 1,85 мм, 1 мм
• Интерфейс: AutoProbe 3
• Два варианта ослабления входного сигнала: 1 В (максимальный диапазон входного сигнала) и 2 В (максимальный диапазон входного напряжения)

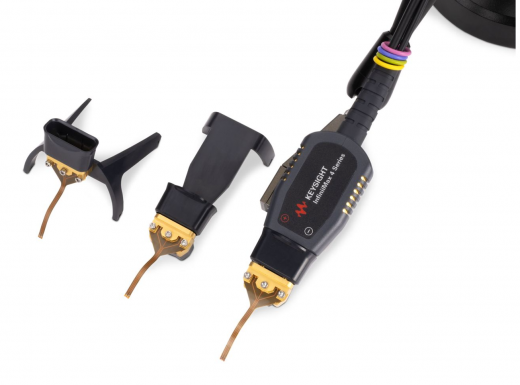

• Два варианта длины наконечника припаиваемого щупа
• Работа с гибкими наконечниками MX0100A (полоса до 30 ГГц)
• Поддержка коррекции S-параметров
• Используется с осциллографами Infiniium UXR 1,85 мм и 1,0 мм
